四个方面了解亚德诺ADF4155频率合成器芯片

2026/1/21 11:45:54

浏览次数: 0

一、定义

ADF4155 配合外部环路滤波器、外部压控振荡器（VCO）以及外部参考频率，即可构成 fractional-N 或 integer-N 锁相环（PLL）频率合成器。

支持外部 VCO，最高工作频率 8 GHz。

高分辨率可编程模数，可实现 0 Hz 误差的精确频率合成。

VCO 频率可 1/2/4/8/16/32/64 分频，最低输出频率 7.8125 MHz。

芯片所有寄存器通过简洁的 3 线串行接口控制；典型供电电压 3.3 V ± 5%，不用时可掉电。

封装为 24 引脚 4 mm × 4 mm LFCSP。

二、具备的特征

输入频率范围：500 MHz至8000 MHz

分数N合成器和整数N合成器

相位频率检测器（PFD）高达125 MHz

高分辨率38位模数

独立的电荷泵电源（VP）允许在5 V系统中扩展调谐电压

可编程除以1、2、4、8、16、32或64输出

差分和单端参考输入

电源：3.3V±5%

逻辑兼容性：1.8V

4/5或8/9的可编程双模预分频器（P）

可编程输出功率电平3线串行接口

模拟和数字锁检测

三、常见的应用

无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）

点对点/点对多点微波链路

测试设备

无线局域网、有线电视设备

时钟产生

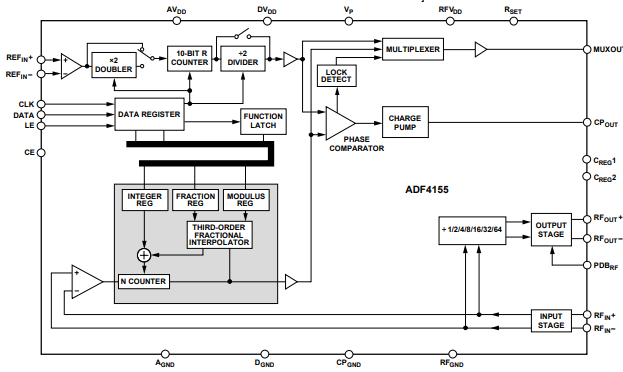

四、ADF4155功能框图
