从三个方面简单了解AD7685模数转换器(ADC)!

2026/2/10 9:27:40
浏览次数: 9

一、定义

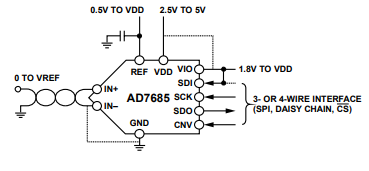

AD7685是一款16位、电荷再分配、逐次逼近型模数转换器(ADC),采用2.3 V至5.5 V单电源(VDD)供电。该器件内置一个低功耗、高速、16位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。还集成了一个低噪声、宽带宽、短孔径延迟的采样保持电路。在CNV上升沿,该器件对IN+与IN-之间的模拟输入电压差进行采样,范围从0 V至REF。基准电压(REF)由外部提供,最高可设置为电源电压,其功耗和吞吐量呈线性变化关系。

AD7685采用10引脚MSOP封装或10引脚QFN (LFCSP)封装,工作温度范围为−40°C至+85°C。

SPI兼容串行接口还能够利用SDI输入,将几个ADC以菊花链形式连结到单三线式总线上,或提供一个可选的繁忙指示。采用独立电源VIO时,该器件与1.8V、2.5V、3V或5V逻辑兼容。

二、特征

• 16位分辨率、无失码

• 吞吐速率:250 kSPS

• 积分非线性(INL):典型值±0.6 LSB,最大值±2 LSB(FSR的±0.003%)

• 信纳比(SINAD):93.5 dB(20 kHz时)

• 总谐波失真(THD):-110 dB(20 kHz时)

• 伪差分模拟输入范围:0 V至VREF(VREF最高为VDD)

• 无流水线延迟

• 单电源工作:2.3 V至5.5 V,逻辑接口电压:1.8 V至5 V

• 串行接口:SPI®/QSPI™/MICROWIRE™/DSP兼容

• 以菊花链形式连接多个ADC、忙闲指示功能

• 功耗 1.4 μW (2.5 V/100 SPS) 1.35 mW (2.5 V/100 kSPS)、4 mW (5 V/100 kSPS)

• 待机电流:1 nA

三、应用

电池供电设备医疗器械移动通信个人数字助理(PDA)

数据采集

仪器仪表

过程控制
