AD7685模数转换器(ADC)相关专业术语解析!

2026/2/10 9:36:13
浏览次数: 3

AD7685是一款16位、电荷再分配、逐次逼近型模数转换器(ADC),采用2.3 V至5.5 V单电源(VDD)供电。常用的专用术语主要如下:

积分非线性误差(INL)

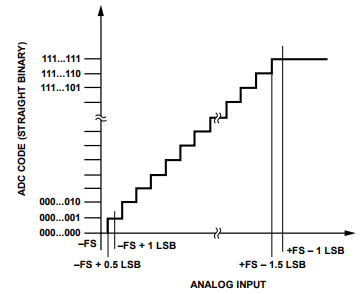

INL 是指每个独立代码与从负满量程到正满量程所画直线之间的偏差。用作负满量程的点出现在第一个代码转换前 ½ LSB 处。正满量程定义为最后一个代码转换后 1½ LSB 处的电平。偏差从每个代码的中点测量到真实直线(见下图)。

AD7685模数转换器(ADC)相关专业术语解析!

微分非线性误差(DNL)

在理想 ADC 中,代码转换间隔为 1 LSB。DNL 是与该理想值的最大偏差。它通常以保证无丢码的分辨率来规定。

失调误差

第一个转换应发生在比模拟地高 ½ LSB 的电平处(0 V 至 5 V 范围为 38.1 µV)。失调误差是实际转换与该点的偏差。

增益误差

最后一个转换(从 111...10 到 111...11)应发生在比标称满量程低 ½ LSB 的模拟电压处(0 V 至 5 V 范围为 4.999886 V)。增益误差是在失调调整后,最后一个转换的实际电平与理想电平的偏差。

无杂散动态范围(SFDR)

输入信号的均方根幅度与峰值杂散信号之间的差值,以分贝(dB)表示。

有效位数(ENOB)

ENOB 是用正弦波输入测量分辨率的指标。它与 SINAD 的关系为:

ENOB=(SINAD dB −1.76)/6.02

以位(bits)表示。

总谐波失真(THD)

THD 是前五个谐波分量的均方根和与满量程输入信号均方根值的比值,以 dB 表示。

信噪比(SNR)

SNR 是实际输入信号的均方根值与奈奎斯特频率以下所有其他频谱分量(不包括谐波和直流)的均方根和的比值。SNR 值以 dB 表示。

信噪失真比(SINAD)

SINAD 是实际输入信号的均方根值与奈奎斯特频率以下所有其他频谱分量(包括谐波,不包括直流)的均方根和的比值。SINAD 值以 dB 表示。

孔径延迟

孔径延迟是采集性能的度量,是 CNV 输入上升沿与输入信号被保持用于转换之间的时间。

瞬态响应

ADC 在施加满量程阶跃函数后精确采集其输入所需的时间。
