LT8390A降压-升压型控制器的启动与故障保护分析

2026/4/1 11:34:40
浏览次数: 49

启动与故障保护

LT8390A降压-升压型控制器的启动与故障保护分析

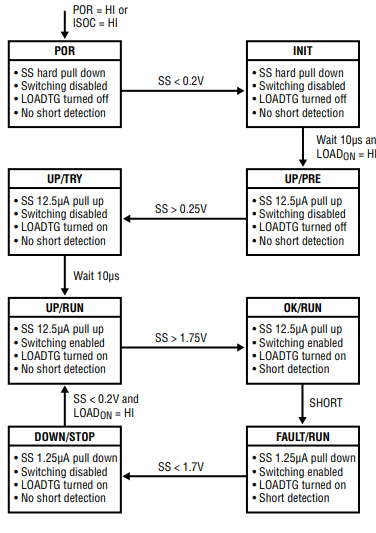

上图展示了 LT8390A 的启动和故障时序。上电复位(POR)状态下,SS 引脚通过 100kΩ 电阻硬拉至地。在预偏置条件下,SS 引脚必须被拉低至 0.2V 以下才能进入 INIT 状态,此时 LT8390A 等待 10μs,以便 SS 引脚能够完全放电至地。

10μs 后,当 LOADON 信号变高时,LT8390A 进入 UP/PRE 状态。LOADON 高信号在 CTRL 引脚电压高于其上升阈值(典型值 0.325V)且 LOADEN 为高时产生。

在 UP/PRE 状态期间,SS 引脚由 12.5μA 上拉电流充电,同时开关被禁用,LOADTG 关闭。一旦 SS 引脚充电至 0.25V 以上,LT8390A 进入 UP/TRY 状态,此时 LOADTG 首先开启,而开关仍被禁用。

如果流过电流检测电阻的电流过大,触发 ISP/ISN 过流(ISOC)信号,LT8390A 将复位回到 POR 状态。在 UP/TRY 状态持续 10μs 且未触发 ISOC 信号后,LT8390A 进入 UP/RUN 状态。

在 UP/RUN 状态期间,开关使能,输出电压 V_OUT 的启动由 SS 引脚上的电压控制。当 SS 引脚电压低于 1V 时,LT8390A 将 FB 引脚电压调节至 SS 引脚电压,而非 1V 基准电压。这允许通过从 SS 引脚连接外部电容到地来实现软启动编程。内部 12.5μA 上拉电流对电容充电,使 SS 引脚电压斜坡上升。随着 SS 引脚电压从 0.25V 线性上升至 1V(及更高),输出电压 V_OUT 平滑上升至最终调节电压。

一旦 SS 引脚充电至 1.75V 以上,LT8390A 进入 OK/RUN 状态,此时输出短路检测被激活。输出短路指 V_FB < 0.25V。当发生输出短路时,LT8390A 进入 FAULT/RUN 状态,其中 1.25μA 下拉电流缓慢对 SS 引脚放电,其他条件与 OK/RUN 状态相同。一旦 SS 引脚放电至 1.7V 以下,LT8390A 进入 DOWN/STOP 状态,此时开关被禁用,短路检测被关闭,之前的故障被锁存。一旦 SS 引脚放电至 0.2V 以下且 LOADON 信号仍为高,LT8390A 返回 UP/RUN 状态。

在输出短路条件下,LT8390A 可设置为打嗝模式、锁断或持续运行故障保护模式,通过在 SS 和 V_FREF 引脚之间连接电阻实现。不加电阻时,LT8390A 将在 0.2V 和 1.75V 之间打嗝,在 UP/RUN、OK/RUN、FAULT/RUN 和 DOWN/STOP 状态之间循环,直到故障清除。使用 499kΩ 电阻时,LT8390A 将锁断,直到 EN/UVLO 被切换。使用 100kΩ 电阻时,LT8390A 将无视故障持续运行。
