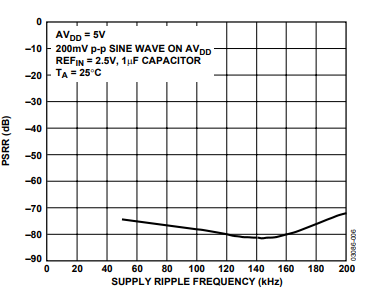

AD7923对电源上的噪声具有很好的抗扰性，如PSRR与电源纹波频率图所示，如下图所示。然而，在接地和布局方面仍应小心。
容纳AD7923的印刷电路板的设计应使模拟和数字部分分开并限制在电路板的某些区域。这便于使用易于分离的接地平面。最小蚀刻技术通常最适合接地平面，因为它提供了最佳的屏蔽。AD7923的所有三个AGND引脚都应沉入AGND平面。数字和模拟接地平面应仅在一个位置连接。如果AD7923位于多个设备需要AGND到DGND连接的系统中，则连接仍应仅在一个点进行，即应尽可能靠近AD7923建立的星形接地点。
避免在设备下方运行数字线路，因为它们会将噪声耦合到芯片上。应允许模拟接地平面在AD7923下方运行，以避免噪声耦合。AD7923的电源线应使用尽可能大的迹线，以提供低阻抗路径并减少电源线上的毛刺影响。
快速开关信号，如时钟，应使用数字接地屏蔽，以避免向电路板的其他部分辐射噪声，时钟信号不应在模拟输入附近运行。避免数字和模拟信号的交叉。电路板两侧的迹线应相互垂直。这减少了电路板馈通的影响。
微带技术是迄今为止最好的技术，但双面板并不总是可行的。在这种技术中，电路板的元件侧专用于接地平面，而信号则放置在焊料侧。
良好的脱钩也很重要。
所有模拟电源应与10µF钽去耦，并与AGND的0.1µF电容器并联。为了从这些解耦组件中获得最佳效果，它们必须尽可能靠近设备放置，最好正好对着设备。
0.1µF电容器应具有低有效串联电阻（ESR）和低有效串联电感（ESI），如常见的陶瓷型或表面贴装型，它们在高频下提供低阻抗接地路径，以处理来自内部逻辑开关的瞬态电流。
