CMD304分布式驱动放大器芯片的简述以及装配指南

2026/5/28 15:58:58
浏览次数: 0

CMD304是一款超宽带砷化镓（GaAs）微波集成电路（MMIC）分布式驱动放大器芯片，工作频率范围为直流至67吉赫兹（GHz）。该放大器在30吉赫兹时提供9.5分贝（dB）的增益，相应的噪声系数为3分贝，输出1分贝压缩点为+11分贝毫瓦（dBm）。CMD304采用50欧姆匹配设计，无需射频（RF）端口匹配。

主要特点

超宽带性能

平坦增益响应

低噪声系数

低功耗

封装尺寸：1350um x1150um

装配指南

CMD304的背面是RF接地。芯片连接应仅使用导电和导热环氧树脂完成。不建议使用共晶连接。高频设备应遵循标准装配程序。半导体的顶面应与相邻的射频传输线平齐，射频去耦电容器应放置在芯片上的直流连接附近。

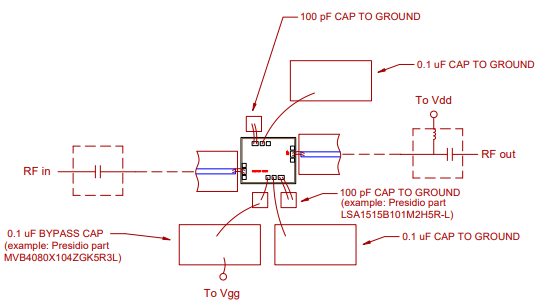

RF连接应尽可能短，以减少键合线的电感效应。强烈建议使用0.8密耳的热超声楔键合，因为环高度将最小化。如图所示，射频输入和输出需要双键合线。

半导体厚度为100微米，应通过管芯侧面或使用定制夹头进行处理。不要直接接触芯片表面，因为这会损坏单片电路。小心轻放。

CMD304分布式驱动放大器芯片的简述以及装配指南
