OLS100：密封表面贴装光电晶体管光耦合器

2026/6/1 14:37:04

浏览次数: 1

OLS100专为需要高CTR和低饱和VCE的光隔离的应用而设计。每个OLS100器件由一个LED和N-P-N硅光电晶体管组成，安装并耦合在定制的密封表面安装无引线芯片载体（LCC）封装中。

低输入电流使OLS100非常适合直接互补金属氧化物半导体（CMOS）到低功率肖特基晶体管（LSTTL）到晶体管逻辑（TTL）接口。

OLS100设备可以使用回流焊或导电环氧树脂安装。

具备的特性

•电流传输比保证在-55°C至+125°C范围内

•环境温度范围

•电气隔离：1500 VDC

•高电流传输比（CTR）：超温最低75%。在低输入电流下，IF=1 mA时，温度超过100%

•高可靠性和坚固的结构

•CTR与达林顿输出相当，但饱和度低

•VCE=0.15v

•类似于4N2X、4N4X型光耦合器

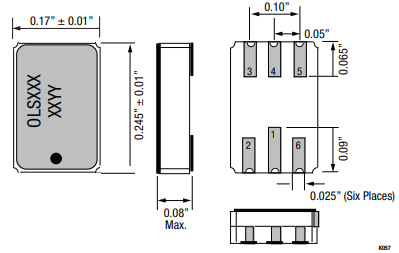

OLS100封装尺寸

OLS100框图
