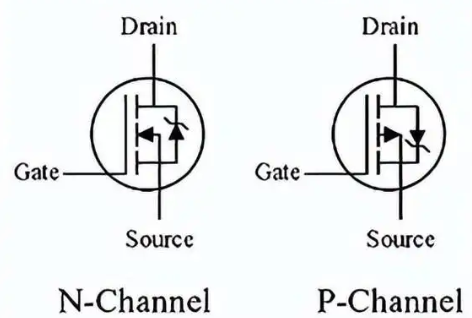

场效应管广泛应用于开关和放大电路。根据沟道的类型，MOSFET分为N沟MOSFET和P沟MOSFET。两者在结构、工作原理及应用方面存在一定差异。
基本结构区别
N沟MOSFET：沟道中载流子的类型为电子（负电荷载体），源极和漏极区域掺杂为N型，基体为P型半导体。
P沟MOSFET：沟道中载流子的类型为空穴（正电荷载体），源极和漏极区域掺杂为P型，基体为N型半导体。
工作原理区别
MOSFET通过控制栅极电压来调节沟道的导通状态。
N沟MOSFET：栅极电压相对于源极为正时，电子在P型基体表面形成反型层，形成导电沟道，允许电子从源极流向漏极，实现导通。
P沟MOSFET：栅极电压相对于源极为负时，空穴在N型基体表面形成反型层，形成导电沟道，允许空穴从源极流向漏极，实现导通。
简而言之，N沟MOSFET用正电压导通，P沟MOSFET用负电压导通。
电性能及开关特点差异
载流子迁移率：电子的迁移率显著高于空穴，因此N沟MOSFET的导通电阻通常更低，导通能力更强，开关速度更快。
阈值电压：
N沟MOSFET的阈值电压为正值，一般需施加正电压才能导通。
P沟MOSFET的阈值电压为负值，一般需施加负电压才能导通。
导通电阻：由于电子迁移率优势，N沟MOSFET的导通电阻Rp通常低于同等级的P沟器件。
开关速度：N沟器件开关速度较快，适合高速开关应用。
应用上的区别
N沟MOSFET多用作高端驱动和开关元件，特别是在电源管理电路中担任开关管角色。
P沟MOSFET主要用于低端开关或者拉高侧驱动电路，如高侧开关时方便驱动电路设计。
电路设计中，常利用N沟和P沟器件的互补特性，实现推挽驱动、桥式驱动和CMOS逻辑电路。
在电路中的使用注意事项
驱动电压极性不同：N沟需要正栅极电压，P沟需要负栅极电压，驱动电路设计需考虑驱动信号的极性。
布局及散热设计：由于N沟MOSFET的效率较高，散热通常较少；P沟器件若用于高功率场合，则需合理设计散热和保护措施。
