ADA4255 是一款带有集成双极电荷泵的精密可编程增益仪器仪表放大器 (PGIA)。ADA4255 具有集成的电荷泵，可在内部产生所需的高压双极电源，以在不降低输入阻抗的情况下，实现宽输入电压范围（典型值为 38 V，VDDCP = 5 V）。
ADA4255要求为三个低压电源供电：低压电荷泵电源（VDDCP）、低压模拟输出放大器电源（AVDD）和低压数字电源（DVDD）。
低压电荷泵电源内部用于产生高压双极电源VDDH和VSSH，为ADA4255的输入放大器供电。片上高压电源生成允许ADA4255仅使用低压组件进行隔离，同时保持高压、高阻抗的输入操作。典型VDDH和VSSH的方程式如下：
VDDH=4.65×VDDCP−0.9V
VSSH=-4.65×VDDCP+1.6V

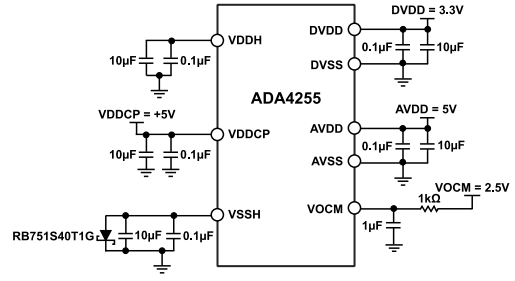

VDDH和VSSH被输出到引脚，从而可以施加所需的外部去耦电容。这种解耦不是可选的，是稳定VDDH和VSSH所必需的。图1显示了连接到VDDH和VSSH的最小推荐10μF和0.1μF去耦电容器。在电荷泵时钟默认为16 MHz的情况下，VDDH可以提供高达500μA的额外负载电流，或VSSH可以吸收高达500µA的负载电流。电荷泵频率可以降低到8 MHz，从而降低VDDCP的电流消耗。
图1
VSSH连接到ADA4255的基板。因此，VSSH必须连接到电路中最负的电源电压，并且VSSH不得超过AVSS。建议使用肖特基二极管将VSSH箝位到AVSS。肖特基二极管在1mA时的正向偏置电压必须为0.3V或更低，并能承受-28V的反向电压。ADA4255监测VDDH和VSSH电源，以检测VDDH或VSSH是否降至8V以下，并设置POR_HV标志。
低压模拟输出放大器电源AVDD和AVSS为ADA4255的输出放大器供电。AVSS必须在VSSH−0.3 V至VSSH+30 V和VDDH−30 V至VDDH+0.3 V范围内。AVDD−AVSS通常是5 V单电源，与大多数高精度ADC兼容。在AVDD和AVSS之间使用0.1μF和10μF去耦电容器，尽可能靠近AVDD和AVS电源引脚。
数字电源DVDD和DVSS为ADA4255内的数字电路供电。DVSS必须与AVSS具有相同的潜力。尽可能靠近DVDD和DVSS电源引脚，使用从DVDD到DVSS的0.1μF和10μF去耦电容器。图1显示了典型的ADA4255电源配置。本节中描述的建议解耦值是最低建议值。根据放大器负载和系统噪声，更高的电容值和/或额外的更低电容值可能会提高性能。
