LTC4001锂离子电池充电器IC芯片的简述及特性说明

2026/8/26 15:45:06
浏览次数: 5

LTC4001是一款2A锂离子电池充电器，适用于5V壁式适配器。它利用1.5MHz同步降压转换器拓扑结构来降低充电过程中的功耗。低功耗、内部MOSFET和感测电阻器允许物理上较小的充电器嵌入到各种手持应用中。LTC4001包括完整的充电终止电路、自动充电和±1%的4.2V浮动电压。包括输入短路保护，因此不需要阻塞二极管。

LTC4001锂离子电池充电器IC芯片的简述及特性说明

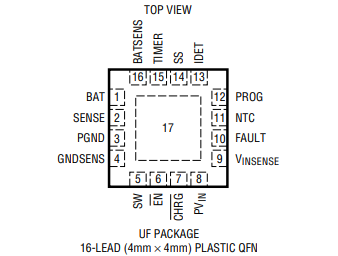

电池充电电流、充电超时和充电结束指示参数由外部组件设置。其他功能包括短路电池检测、温度合格充电和过电压保护。LTC4001采用薄型（0.75mm）16引脚（4mm×4mm）QFN封装。

特性

低功耗

2A最大充电电流

无需外部MOSFET、感测电阻器或阻断二极管

电池端子的遥感

可编程充电终止定时器

预设4.2V浮动电压，精度为±0.5%

可编程充电电流检测/终止

自动充电

用于温度合格充电的热敏电阻输入

与电流受限的墙壁适配器兼容

低剖面16引脚（4mm×4mm）QFN封装

应用

手持式电池供电设备

手持式计算机

充电座和充电座

数码相机
在线留言询价
推荐阅读
  • AD7291模数转换器的命令模式详细分析
    点击次数: 5
    2026-08-28
    在命令模式下，AD7291可按需在单个通道或一系列通道上进行转换。在命令寄存器中写入会使设备进入命令模式。这是默认操作模式，允许在命令寄存器发生写入操作时自动选择转换。要进入此模式，需要将所需的通道组合写入命令寄存器（寄存器0x00）。写入操作后，必须再次对AD7291进行寻址，以指示需要进行读取操作。然后，从电压或温度转换结果寄存器进行读取。为了进行第一次转换，写入AD7291的地址指针必须指向电压转换结果寄存器或TSENSE转换结果寄存器。在读取前四个通道地址位的同时完成转换。一旦开始从结果寄存器进行下一次读取，序列中的下一次转换就会发生。在快速模式下操作设备时，采集和转换时间的总和约为4.45μs（1.25μs采集时间加上3.2μs转换时间）。在命令模式下，设备循环通过所选信道，从序列中最低的所选信道到下一个最低的信道，直到序列中的所有信道都被转换。要退出命令模式，主机不得确认数据的最后一个字节。这将停止AD7291的传输，允许主设备在总线上断言停止条件。在接收到停止条件时，AD7291停止转换并进入部分断电模式，但命令寄存器的内容被保留。一旦设备被重新写入并且从电压转换寄存器开始读取，AD7291就开始在先前选择的通道序列上进行转换。转换序列开始转换序列中的第一个选定频道；也就是说，如果选择了通道1、通道2和通道3，并且在读取通道1结果后出现停止条件，则在恢复转换时，通道1被重新转换，转换序列继续。下图中的示例显示了包括VIN0、VIN1和VIN2在内的一系列通道上的命令模式转换。主设备在SDA上声明启动条件。主设备发送7位从属地址，然后是写入位（低）。被寻址的从属设备（AD7291）在SDA上发出确认。主机发送命令寄存器地址（0x00）。奴隶在SDA上声称承认。主机将第一个数据字节（0xE0）发送到命令寄存器，命令寄存器选择VIN0、VIN1和VIN2信道。奴隶在...
  • AD7291模数转换器芯片的温度传感器操作分析
    点击次数: 4
    2026-08-28
    AD7291包括一个8通道多路复用器、一个片上跟踪和保持放大器、一个模数转换器（ADC）、一个芯片上振荡器、内部数据寄存器、一个内部温度传感器和一个I²C兼容串行接口，所有这些都装在一个20引脚的LFCSP中。与其他解决方案相比，该方案具有相当大的节省空间的优势。该设备可以在2.8V至3.6V的单一电源下运行，并提供12位分辨率。AD7291有八个单端输入通道和一个片上±12 ppm参考。AD7921的模拟输入范围为0 V至VREF。AD7291包括一个高精度带隙温度传感器，由12位ADC监测和数字化，分辨率为0.25°C。温度传感器操作AD7291包含一个本地温度传感器。片上带隙温度传感器测量AD7291芯片的温度。AD7291上的温度传感器模块基于三电流原理（见下图），其中三个电流通过二极管并测量正向电压降，从而可以计算出没有串联电阻引起的误差的温度。每个输入依次在几百微秒的时间内进行积分。这在后台持续发生，使用户可以在其他频道上自由执行转换。当集成完成时，信号传递到控制逻辑以自动启动转换。如果ADC处于命令模式并执行电压转换，AD7291将等待其完成，然后启动温度传感器转换。如果ADC不执行电压转换，则温度转换以5ms的间隔发生。在自动循环模式下，转换被插入到当前序列中的适当位置。如果ADC处于空闲状态，则立即进行转换。TSENSE转换结果寄存器存储温度通道上最后一次转换的结果；这可以随时阅读。理论上，温度测量电路可以测量-512°C至+511°C的温度，分辨率为0.25°C。但是，TA之外的温度（AD7291的指定温度范围）超出了设备的保证工作温度范围。通过在命令寄存器中设置TSENSE位来启用温度传感器。
  • AD7291逐次逼近模数转换器（ADC）的简述及亮点分析
    点击次数: 6
    2026-08-28
    AD7291是一款12位、低功耗、8通道、逐次逼近模数转换器（ADC），带有内部温度传感器。该设备由单个3.3 V电源供电，并具有I²C兼容接口。该设备包含一个9信道多路复用器和一个跟踪保持放大器，可以处理高达30 MHz的频率。该器件有一个片上2.5V参考，可以禁用以允许使用外部参考。AD7291提供与I²C接口兼容的2线串行接口。I²C接口支持标准和快速I²C界面模式。AD7291通常保持部分断电状态，而不进行转换，并通电进行转换。转换过程可以通过命令模式或通过软件控制选择的自动循环模式来控制，在命令模式下，转换发生在I²C写入操作中。AD7291包括一个高精度带隙温度传感器，由12位ADC监测和数字化，分辨率为0.25°C。AD7291提供可编程定序器，可选择可预编程的通道序列进行转换。片上限制寄存器可以编程为转换结果的上限和下限；当转换结果违反编程的上限或下限时，超出范围的指示器输出（ALERT）变为活动状态。此输出可用作中断。AD7291模数转换器亮点：非常适合监控各种系统中的系统变量，包括电信、过程控制和工业控制。I²C兼容串行接口，支持标准和快速模式。在不转换的情况下自动部分断电，以最大限度地提高电源效率。通道定序器操作。集成温度传感器，分辨率为0.25°C。超出范围指示器，可以通过软件禁用或启用。具备的特性如下：12位SAR ADC8个单端模拟输入通道模拟输入范围：0 V至2.5 V12位温度数字转换器温度传感器精度通常为±1°C通道定序器操作指定用于2.8 V至3.6 V的VDD逻辑电压VDRIVE=1.65 V至3.6 V内部2.5V参考I²C兼容串行接口支持标准和快速模式超出范围指示灯/警报功能摩托车模式断电电流：最大12μA温度范围：-40&...
  • HMC986A单刀双掷(SPDT)开关的定义及特性说明
    点击次数: 7
    2026-08-27
    HMC986A是一款反射式、单刀双掷(SPDT)开关，采用砷化镓(GaAs)工艺制造。该开关在0.1 GHz至50 GHz宽带频率范围内通常提供2.3 dB的低插入损耗和30 dB的高隔离度。该开关在−5 V至−3 V范围内采用两个负逻辑控制电压工作。这些电气性能数据均通过HMC986A的RFx焊盘获取，这些焊盘通过最小长度为3.0 mil × 0.5 mil的焊线和50 Ω传输线路连接。具备的特性宽带频率范围：0.1 GHz至50 GHz反光50Ω设计低插入损耗：50 GHz时为2.3 dB高隔离度：50 GHz时为30 dB高输入线性度1 dB功率压缩（P1dB）：典型值为28 dBm三阶截距（IP3）：典型值为40 dBm高功率处理通过路径为27 dBm13垫，0.98毫米×0.75毫米×0.1毫米，芯片应用测试仪器微波无线电和甚小口径终端军用无线电、雷达和电子对抗措施（ECM）宽带电信系统
  • LTC3803-5恒定频率电流模式控制器的主控制回路分析
    点击次数: 6
    2026-08-27
    LTC3803-5是一款恒定频率电流模式控制器，适用于ThinSOT微型封装中的反馈式、SEPIC和DC/DC升压转换器应用。LTC3803-5的设计使其引脚都不需要与它所属的电源电路的输入或输出电压接触，从而可以转换远远超过LTC3803-5's绝对最大额定值的电压。主控制回路分析：外部电阻分压器向VFB引脚提供输出电压的一小部分。分压器的设计必须使输出达到所需电压时，VFB引脚电压等于内部参考的800mV。如果负载电流增加，输出电压将略微降低，导致VFB引脚电压降至800mV以下。误差放大器通过向ITH/RUN引脚馈送电流来响应。如果负载电流减小，VFB电压将上升到800mV以上，误差放大器将吸收ITH/RUN引脚的电流。ITH/RUN引脚处的电压命令由振荡器、电流比较器和RS锁存器形成的脉宽调制器。具体来说，ITH/RUN引脚上的电压设置了电流比较器的跳闸阈值。电流比较器监测与外部MOSFET的源极端子串联的电流感测电阻器两端的电压。当内部自由运行的200kHz振荡器设置RS锁存器时，LTC3803-5打开外部功率MOSFET。当电流比较器重置锁存器或达到80%占空比时（以先发生者为准），它会关闭MOSFET。通过这种方式，通过反激变压器初级和次级的峰值电流水平由ITH/RUN电压控制。由于当输出电压低于标称值时，误差放大器会增加ITH/RUN电压，而当输出电压超过标称值时则会降低ITH/RUN电压，因此电压调节回路是闭合的。例如，每当负载电流增加时，输出电压将略微降低，并且感测到这一点，误差放大器通过向ITH/RUN引脚提供电流来提高ITH/RUN电压，提高电流比较器阈值，从而增加通过变压器初级和次级的峰值电流。这为负载提供了更多的电流，使输出电压回升。ITH/RUN引脚用作控制回路的补偿点。通常，外部串联RC网络从ITH/RUN连接到地，并被选择用于对负载...
