固定增益双端口G类差分放大器设计——ISL1561

2021/8/23 15:02:08
浏览次数: 28

     ISL1561是固定增益双端口G类差分放大器设计,与AB类放大器相比,可在降低功耗的情况下驱动ADSL2 +和VDSL2。线路驱动器采用+ 12V至+ 14V单电源供电,并且在检测到升压时会产生较高的电源电压。静态电流可以通过3引脚串行端口接口(SPI)用12位命令进行编程。


    强调


    ISL1561是Intersil最高效的双端口线路驱动器,适用于以+ 14V电源供电的ADSL2 +和VDSL2应用。ISL1561支持的一项新功能是对通过SPI的静态电流进行编程。给定目标MTPR性能,可以相应地调节静态电流以降低功耗(500?A步长)。传输8b VDSL2时,与AB类操作相比,功耗可降低25%。ISL1561在处理瞬变方面非常“健壮”。通过ITU-T K.20标准测试。


    能量消耗


    图1显示了8b和17a VDSL2配置文件的功耗比较。对于8b 19.5dBm,ISL1561仅消耗600mW,同时实现-64dBc的丢失带功率比(MBPR);对于17a 14.5dBm,ISL1561消耗400mW,同时实现-60dBc的MBPR


固定增益双端口G类差分放大器设计——ISL1561


    图1 AB类和G类功耗


    SPI控制


    使用评估板上集成的USB微控制器,可以为每个端口分别编程ISL1561的电源电流。微控制器使用四个逻辑信号(SCLK,SDI,SDO和CS)与ISL1561的三个引脚SPI通信:(SCLK,SDATA和CS)。由于ISL1561的SDATA用于数据的输入和输出,因此在SDI和SDO之间放置了一个10kΩ的串联电阻。因此,必须将SDI直接连接到SDATA,以使微控制器读取ISL1561中的寄存器。


    电源排序和复位


    上电之前,可以将SPI引脚悬空或拉低。数字接口产生一个内部5V VDD。SPI和BOOST引??脚内部偏置如下:


    BOOST引??脚:内部上拉至VDD


    CS引脚:内部上拉至VDD


    SDATA引脚:内部下拉至GND


    SCLK引脚:内部下拉至GND


    当CS为高电平时,接收到一个时钟周期时,串行接口计数器将复位。当CS被驱动为高电平时,SCLK脉冲将在SCLK的下降沿复位串行计数器。


    评估软件


    可使用GUI软件对ISL1561评估板进行编程。运行“ ISL1561_Installer_V1.0.exe”将为程序安装所需的驱动程序。


    程序文件将安装在“ C:Program FilesIntersilISL1561”中,要运行的文件是“ ISL1561.exe”。


    注意:运行程序时,请确保将微控制器连接到计算机的USB端口。


  固定增益双端口G类差分放大器设计——ISL1561

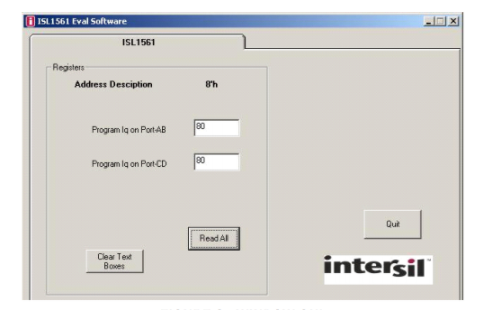

    图2窗口GUI


    图2显示ISL1561以禁用模式启动。单击“全部读取”将使两个寄存器都显示“ 80”。两个寄存器盒允许用户进行写入和读取。例如,当用户单击该框并键入“ 0F”时,程序还会在同一框中将读取的寄存器值也返回到“ 0F”。如果显示不同的值,则说明寄存器未正确编程。
