Avago 的 MGA-64606 低噪声放大器，具有可切换的旁路和关断模式，适用于 1.9 GHz 和 2.1 GHz 应用。MGA-64606 是具有集成旁路和关断模式的 GaAs MMIC LNA（低噪声放大器）。它适用于 1.5 GHz 至 3 GHz 的应用。

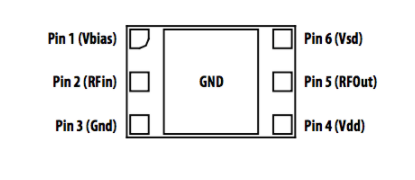

MGA-64606 概述MGA-64606 采用六引线超薄封装，具有小尺寸 (2.0 mm x 1.3 mm) 和薄型 (0.5 mm)。图 1 显示了引脚配置和引脚说明。

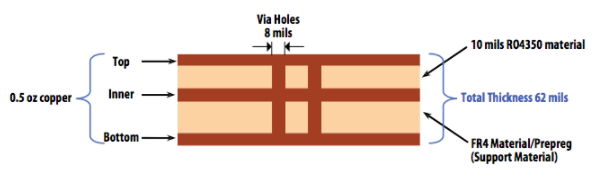

PCB 板设计*MGA-64606 演示 PCB 具有三层铜，中间有两个介电层。 层介电层使用介电常数为3.48的RO4350材料，第二层使用介电常数为4.6的FR4材料，用于机械刚性。图2显示了PCB的堆叠结构。电路板总厚度约为 62 密耳，使 SMA 连接器 (EF Johnson 142-0701-851) 可以轻松地滑到电路板边缘。
图 3 显示了器件焊接位置的放大布局。引脚 3 与中心焊盘共用同一接地，或者也可以根据需要单独接地。中心焊盘的电气接地是通过六个孔径约为 8 密耳的电镀通孔制成的。该接地固有地导致器件中心接地和电路板底层之间的寄生电感。因此，重要的是通过使用足够的通孔和薄介电层将电感保持在 水平。应用笔记 AN5278：UTLSP 封装讨论了 MGA-64606 封装的电路板布局和模板开口细节。
匹配 MGA-64606 是一款三端口器件：RF 输入、RF 输出和 Vdd 引脚。为了从该器件中提取双端口 S 参数 (s2p)，Vdd 引脚与 L3、C1、R1 和 C2 端接，如图 4 所示。如数据表中所述，Vdd 引脚上使用的组件是如下：L3 为 2.4 nH，C1 为 10 pF，R1 为 10 Ω，C2 为 0.1 ?F。所有这些组件的尺寸均为 0402。
pIYBAGC1opWAEZ6tAACOlLP3cgU205.png参考平面使用 TRL 校准在输入和输出引脚处向右移动。 终，提取的 s2p 数据可用于使用 Vdd 引脚端接的先验知识来模拟线性响应。在电路板布局期间，Vdd 引脚处的走线和组件必须复制提取 s2p 数据的电路板的相同尺寸，因为输入和输出端口的响应由 Vdd 引脚处的端接决定。
