C09-0R412 定向耦合器(带状线)

2022/6/2 15:32:37
浏览次数: 11

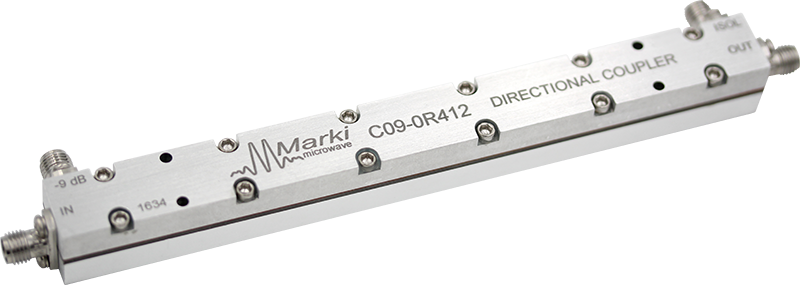

我们的射频/微波带状线定向耦合器使用专有电路设计,在宽带宽内提供比竞争带状线耦合器更高的方向性。它们比高方向性桥式耦合器提供更高的频率和更大的功率处理能力,并且比我们的高功率/低损耗航空耦合器具有更高的方向性和更平坦的耦合。先进的设计优化允许带宽比超过 50:1。

C09-0R412 定向耦合器(带状线)

在线留言询价
推荐阅读
  • 点击次数: 0
    2026-02-05
    布局对所有开关稳压器都很重要,但对于高开关频率的稳压器尤为重要。为了实现高效率、良好的调节性能、良好的稳定性和低噪声,需要精心设计的 PCB 布局。设计 PCB 时请遵循以下准则:输入旁路电容将输入旁路电容 CIN 尽可能靠近 PVIN1 引脚、PVIN2 引脚和 PVINSYS 引脚将每个引脚单独布线至该电容的焊盘,以最小化功率输入之间的噪声耦合,而不是在器件处将三个引脚连接在一起可在 PVINSYS 引脚上使用单独的电容以获得最佳噪声性能高电流路径使高电流路径尽可能短。这些路径包括:CIN1、L1、L2、D1、D2、COUT1、COUT2 和 PGND 之间的连接它们与 ADP5071 的连接接地处理在电路板顶层将 AGND 和 PGND 分开。这种分离可避免 AGND 被开关噪声污染不要将 PGND 连接到顶层布局上的 EPAD通过过孔将 AGND 和 PGND 都连接到电路板地平面理想情况下,将 PGND 连接到电路板上输入和输出电容之间的某一点将其 EPAD 通过过孔单独连接到该接地层,并尽可能靠近 CVREF 和 CVREG 电容之间的位置连接 AGND其他关键准则使高电流走线尽可能短而宽,以最小化寄生电感(会导致尖峰和电磁干扰 EMI)避免在任何连接到 SW1 和 SW2 引脚的节点附近或电感 L1 和 L2 附近布置高阻抗走线,以防止辐射开关噪声注入将反馈电阻尽可能靠近 FB1 和 FB2 引脚放置,以防止高频开关噪声注入将上部反馈电阻 RFT1 和 RFT2 的顶端,或从 COUT1 和 COUT2 顶端到它们的走线尽可能靠近布置,以实现最佳输出电压检测将补偿元件尽可能靠近 COMP1 和 COMP2 放置。不要与反馈电阻共享到过孔地平面的过孔,以避免将高频噪声耦合到敏感的 COMP1 和 COMP2 引脚将 CVREF 和 CVREG 电容尽可能靠近 V...
  • 点击次数: 0
    2026-02-05
    ADP5071是一款双通道高性能DC-DC稳压器,可产生独立调节的正供电轨和负供电轨。2.85 V至15 V的输入电压范围支持各种应用。两个稳压器中的集成主开关可产生高达+39 V的可调正输出电压,以及低至输入电压以下−39 V的负输出电压。那么,它都具备哪些特征呢?• 宽输入电源电压范围:2.85 V至15 V• 产生调节良好的独立电阻可编程VPOS和VNEG输出• 升压调节器产生VPOS输出• 可调正输出至39 V• 集成2.0 A主开关• 可选单端初级电感转换器(SEPIC)配置用于自动升压/降压• 反相稳压器产生VNEG输出• 可调负输出至VIN − 39 V• 集成1.2 A主开关• 正输出和负输出均能真正关断• 1.2 MHz/2.4 MHz开关频率,可选外部频率同步范围为1.0 MHz至2.6 MHz• 电阻可编程软启动定时器• 压摆率控制,降低系统噪声• 各自独立的精确使能和灵活的启动序列控制支持对称启动、VPOS优先或VNEG优先• 错相工作• UVLO、OCP、OVP和TSD保护• 4 mm × 4 mm、20引脚LFCSP和20引脚TSSOP• 结温范围:-40°C至+125°C• ADIsimPower工具集支持因此常常被应用于保护功能双极放大器、ADC、DAC和多路复用器、电荷耦合器件(CCD)偏压电源、光学模块供应以及射频功率放大器(PA)偏置中。
  • 点击次数: 0
    2026-02-05
    LT3092 集成了多项保护功能,非常适合电池供电电路及其他应用。除正常的电路保护功能(如限流和热限流)外,LT3092 还能保护自身免受:反向输入电压反向输出电压反向 OUT 至 SET 引脚电压限流保护和热过载保护可防止 IC 在输出电流过载条件下受损。正常工作时,结温不要超过 125°C。热关断电路的典型温度阈值为 165°C,具有约 5°C 的迟滞。LT3092 的 IN 引脚可承受相对于 SET 和 OUT 引脚 ±40V 的电压。如果 OUT 大于 IN,反向电流流动小于 1 mA(通常低于 100 µA),保护 LT3092 和敏感负载。箝位二极管和 1 kΩ 限流电阻保护 LT3092 的 SET 引脚相对于 OUT 引脚电压。这些保护组件通常仅在瞬态过载条件下承载电流。这些器件的尺寸设计可处理 ±10V 差分电压和 ±15 mA 跨引脚电流,无需担心。
  • 点击次数: 0
    2026-02-05
    选择 RSET 和 ROUT在上图中,两个电阻 RSET 和 ROUT 共同决定输出电流的值。现在问题来了:虽然知道这两个电阻的比值,但每个电阻应该取什么值呢?首先选择 RSET。所选值应产生足够的电压,以最小化 SET 和 OUT 引脚之间失调引起的误差。一个合理的起始电平是 RSET 两端 200 mV 的电压(RSET 等于 20 kΩ)。由此产生的失调电压误差为百分之几。RSET 两端的电压越低,由失调引起的误差项就越大。从这一点出发,选择 ROUT 很容易,因为它是从 RSET 进行的直接计算。然而,需要注意的是,电阻误差也必须考虑在内。虽然 RSET 两端较大的电压降可以最小化失调引起的误差,但它们也会增加所需的工作裕量(headroom)。获得最佳温度系数并不需要使用昂贵的低 ppm 温度系数电阻。相反,由于 LT3092 的输出电流由 RSET 与 ROUT 的比值决定,这些电阻应具有匹配的温度特性。由相同材料制成的较便宜的电阻将提供匹配的温度系数。
  • 点击次数: 0
    2026-02-05
    将 LT3092 设置为两端电流源是一件简单的事情。来自 SET 引脚的 10 µA 参考电流与一个电阻配合使用,产生一个小电压,通常在 100 mV 至 1 V 范围内(200 mV 是一个有助于抑制失调电压、线性调整率和其他误差的电平,而不会过大)。然后将该电压施加到第二个电阻上,该电阻连接从 OUT 到第一个电阻。下图显示了连接方式和计算基本电流源配置的公式。使用 10 µA 电流源产生参考电压来设置输出电流时,进出 SET 引脚的泄漏路径可能会在参考电流和输出电流中产生误差。应使用高质量绝缘材料(例如 Teflon、Kel-F)。可能需要清洁所有绝缘表面以去除助焊剂和其他残留物。在高湿度环境中,可能需要表面涂层来提供防潮屏障。通过用保护环包围 SET 引脚和相关电路来最小化电路板泄漏,保护环的工作电位应接近其自身电位;将保护环连接到 OUT 引脚。需要保护电路板的两侧。体泄漏减少取决于保护环宽度。进出 SET 引脚及其相关电路的 10 nA 泄漏会产生 0.1% 的参考电流误差。这种幅度的泄漏,加上其他泄漏源,可能导致显著的失调电压和参考电流漂移,尤其是在可能的工作温度范围内。
