F1792NLGI8射频混频器的规格参数、特性及引脚图

2024/12/30 14:16:02
浏览次数: 8

F1792以最小的功耗提供最大的性能和灵活性。独特的专利可设置增益功能使其可用于各种各样的无线电卡应用，甚至允许动态调整增益以最大限度地提高运行性能。通过固定的BOM和所有内部匹配，实现了极宽的射频和中频带宽。该设备可以在低至-6dBm的LO功率下运行，并具有独立的信道关闭模式，便于集成到高阶TDD MIMO系统中。

F1792NLGI8射频混频器的规格参数、特性及引脚图

规格参数

频率范围：400MHz~3.8GHz

增益/损耗：11dB

噪声系数：8.9dB

电源电压：3.15V~3.45V

供电电流：462mA

工作温度：-40℃~+105℃

点击购买：F1792NLGI8

特性

•射频范围：400 MHz至3800 MHz

•LO范围：400 MHz至3600 MHz

•中频范围：50 MHz至600 MHz

•4个增益设置；11 dB、8 dB、5 dB、2 dB

•2位增益步进控制

•非常适合多载波系统

•+35 dBm OIP3

•通过IDT的FlatNoise™技术在任何增益设置下都具有低噪声系数

•Z=200ΩIF平衡，50ΩRF，50ΩLO单端

•所有内部匹配。所有RF、LO和IF频率的单一BOM

•4毫米x4毫米，24针TQFN封装

•独立路径待机模式

•75纳秒用于增益调整

•VCC=3.3 V，462 mW

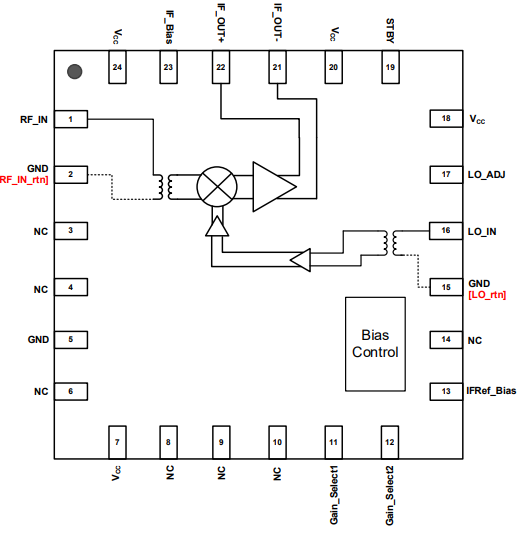

引脚图

F1792NLGI8射频混频器的规格参数、特性及引脚图
