RMS-1MH+双平衡混频器的规格参数、特性应用及尺寸图

2025/1/8 17:02:41

浏览次数: 14

RMS-1MH+是Mini-Circuits的一款双平衡混频器电子元器件，其工作频率最小2MHz，最大500MHz，最大8dB转换损耗，6.35 X 7.87 MM，5.08 MM高度，符合ROHS标准，外壳TT240，6针。

规格参数

射频:2 MHz to 500 MHz

转换损失——最大:8 dB

LO频率:2 MHz to 500 MHz

中频:0 Hz to 500 MHz

最大工作温度:+ 85 C

最小工作温度:- 40 C

安装风格:SMD/SMT

封装 / 箱体:6.35 mm x 7.87 mm x 5.08 mm

商标:Mini-Circuits

OIP3 - 三阶截点:26 dBm

特性

•出色的L-R隔离，典型值为44 dB。

•转换损耗，典型值5.65 dB。

•尺寸小，0.25英寸x0.31英寸x0.2英寸

应用

•高频和甚高频通信

•下变频器的中频

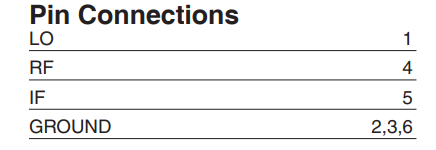

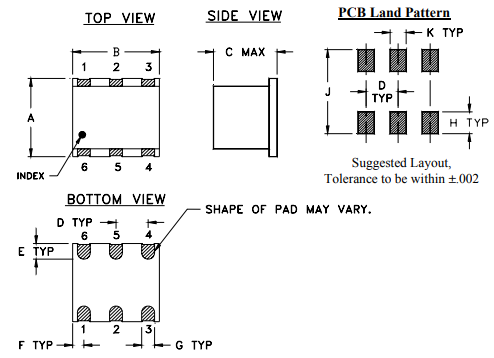

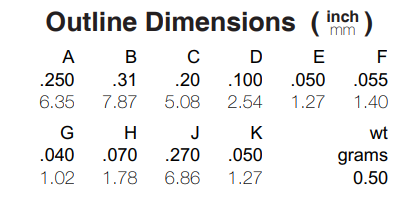

尺寸图
