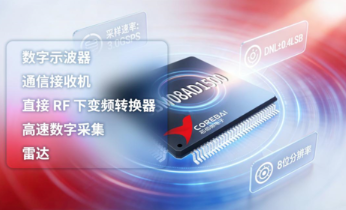

芯佰微电子推出的8位双路超高速ADC——CBM08AD1500QP，以CMOS工艺为基石，实现对进口标杆型号的无缝替代，其在采样速率、精度、功耗控制及适配灵活性上的突破性表现，为高端ADC国产化提供了优选方案。
CBM08AD1500QP 源于对工业级应用精准匹配的设计以及技术创新，各项性能指标均已实现工程化落地：
超高速采样与灵活扩展：每通道标准采样率 1.5GSPS，通过时间交替双沿采样（DES）模式可提升至 3.0GSPS，时钟频率覆盖 200MHz~1500MHz，能稳定捕获 500MHz 以下高频信号，满足射频直接采样、瞬态波形捕获等严苛需求。支持 SDR/DDR 双输出模式，配合 LVDS 差分输出（400~1000mVpp 可调），适配不同后端数据接收链路。
高精度与低功耗平衡：8 位分辨率下，微分非线性误差（ DNL）仅 ±0.4LSB，积分非线性误差（INL）典型值 ±0.6LSB，无缺失码，确保量化精度；信噪比（SNR）典型值 45dB，有效位（ENOB）达 7.2 位，信噪失真比（SINAD）44.5dB，动态性能优于同类产品。采用 1.9V±0.1V 单电源供电，典型功耗仅 2.0W，模拟电源电流 900mA、数字电源电流 220mA，在超高速采样场景中显著降低系统供电压力。
在智能校正与灵活控制方面：产品内置增益、失调及通道间时钟匹配自动校正功能，既支持上电自动校正，也支持指令触发校正，当温度剧变时，重启校正便可恢复最优性能，进而大幅降低系统调试复杂度。该产品提供普通 / 扩展双控制模式：其中，普通模式可通过引脚快速配置满刻度范围、输出幅度等参数；扩展模式则通过 3 线串行接口访问 9 个寄存器，实现 512 步满刻度调节、512 步失调调节，从而适配复杂系统的精细化需求。
无缝兼容与高可靠性：引脚排列、功能性能完全兼容 TI ADC08D1500具备无需修改PCB即可直接替换的特性，能够有效缩短国产化替代的研发周期。其采用TQFP128封装，具备工业级工作温度范围（-45℃~85℃），ESD保护达到人体模型2000V，MSL3湿敏等级，且符合RoHS标准，能够满足恶劣环境下的长期稳定运行要求。
应用场景
在数字示波器领域，3.0GSPS采样率可捕获纳秒级瞬态信号，LVDS高速输出与低线性误差确保波形还原精度，能够适配中端示波器的高速通道设计；
对于通信接收机与RF下变频，差分模拟输入支持570~1100mVpp宽范围调节，可匹配射频信号平衡传输需求，1.5GSPS采样率能够覆盖5G NR中频信号处理；
在高速数字采集方面，该产品支持多器件同步工作，通过置位脉冲精准同步时钟，可满足多通道高速数据采集系统对时间一致性的要求；
在雷达与电子对抗领域，宽温工作范围、低功耗设计与抗干扰LVDS输出，契合国防电子场景对可靠性与协同工作的需求，时钟占空比校正功能可确保复杂电磁环境下的采样稳定性。
