带通和带阻滤波器的常见电路图

2023/4/28 13:42:21
浏览次数: 8

　　滤波器的分类方式很多，之前我们按照信号的频段分类出低通、高通、带通三种滤波器，还有一种带阻滤波器同样也是其中一种。那么带通和带阻滤波器的常见电路图是什么？

　　1、带通滤波器

带通和带阻滤波器的常见电路图

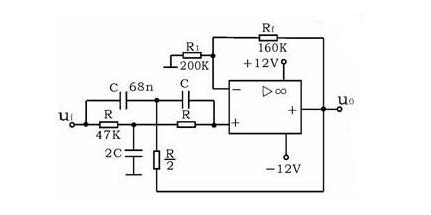

　　2、带阻滤波器

带通和带阻滤波器的常见电路图

　　带通和带阻滤波器的应用

　　带通滤波器

　　除了电子学和信号处理领域之外，带通滤波器应用的一个例子是在大气科学领域，很常见的例子是使用带通滤波器过滤最近3到10天时间范围内的天气数据，这样在数据域中就只保留了作为扰动的气旋。在频带较低的剪切频率f1和较高的剪切频率f2之间是共振频率，这里滤波器的增益最大，滤波器的带宽就是f2和f1之间的差值。

　　带阻滤波器

　　带阻滤波器用以消除一个单一干扰频率。例如，当你住处离一个调频电台很近的话，你会发现信号会在这个波段占有很大一个区域，或者出现在这个波段的若干频率点上。虽然有可能是这个调频电台发射机需要修理，但更可能是你的接收器前端过载造成的。
