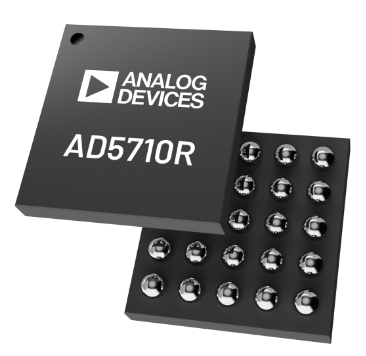

AD5710R 8通道16位可配置IDAC/VDAC的概述及特征

2025/11/26 11:20:47

浏览次数: 1

AD5710R具有八个DAC通道，可以独立配置为电流输出数模转换器（IDAC）或电压输出数模转换（VDAC）。AD5710R包括一个集成的2.5V、3ppm/°C参考。

当AD5710R输出配置为IDAC时，输出电流范围为0mA至50mA。当配置为VDAC时，输出电压范围为0V至VREF或0V至2×VREF。采用25球晶圆级芯片级封装（WLCSP），温度范围为-40°C至+125°C。

特征

八通道，可配置为VDAC或IDAC的任意组合

保证单调性：±1 LSB16最大DNL

50IDAC和VDAC模式的mA输出电流驱动

70VDAC模式的mV最大净空

0.25IDAC模式的最大净空高度

2.5V内部参考电压，典型值为3ppm/°C

设备可寻址SPI接口

输出电源范围：+1.71V至+5.5V

输出电压、输出电流和芯片温度的诊断监测

超小外形尺寸：2.1mm×2.2mm，25球WLCSP

工作温度范围：-40°C至+125°C

应用

光纤网络

仪器仪表

数据采集

自动测试设备

过程控制和工业自动化

如有型号及选型需求，可直接联系兆亿微波电子元件商城。
