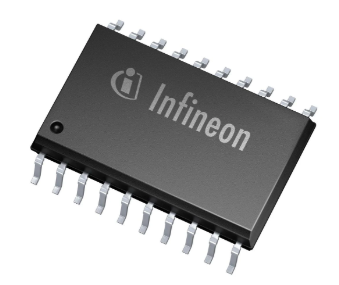

TLE6220GP电源开关IC芯片的规格参数、应用及引脚图
2025/2/27 13:49:45
浏览次数:
11
TLE6220GP具有嵌入式保护功能，是英飞凌Infineon品牌专为汽车和工业应用而设计。对于PWM应用（喷射器线圈），输出级可以直接并行控制，也可以通过SPI进行串行控制。因此，TLE 6220 GP特别适用于发动机管理和动力总成系统。智能电源技术（SPT）中的四路低压侧开关，具有串行外围接口（SPI）和四个开漏DMOS输出级。
规格参数
类型:Low Side
输出端数量:4 Output
输出电流:3 A
导通电阻—最大值:320 mOhms
最小工作温度:- 40 C
最大工作温度:+ 150 C
安装风格:SMD/SMT
封装 / 箱体:DSO-22
封装:Reel
封装:Cut Tape
商标:Infineon Technologies
Pd-功率耗散:3 W
产品:Power Switches
特性
·短路保护
·过热保护
·过电压保护
·8位串行数据输入和诊断输出（SPI协议）
·四路直接并联控制
·PWM应用通道
·可与其他四路交换机级联
·低静态电流
·µC兼容输入
·静电放电（ESD）保护
·绿色产品（符合RoHS标准）
·AEC合格
应用
·适用于12V和24V应用的µC兼容电源开关
·汽车和工业系统开关
·电磁阀、继电器和电阻负载
·喷油器
·机器人控制
引脚图
