HFHK-4600+陶瓷（LTCC）高通滤波器的概述及特性应用
2025/5/14 13:53:21
浏览次数:
4

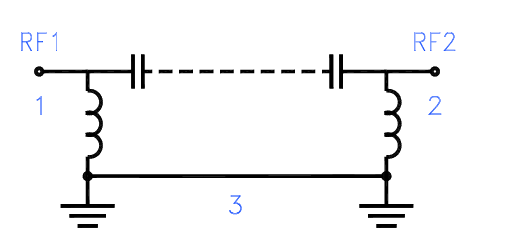

Mini-Circuits的HFHK-4600+是一种微型低温共烧陶瓷（LTCC）高通滤波器，通带为5000至15500 MHz，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了1.1 dB的典型插入损耗。该滤波器采用1008陶瓷小尺寸封装，是密集信号链PCB布局的理想选择，可以补充MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。
特性
典型插入损耗。1.1分贝
阻带抑制，典型。75分贝
典型通带回波损耗。16分贝
1008表面安装占地面积
功率处理：6 W
屏蔽结构：防止去谐和EMI
应用
5G低于6 GHz
雷达、电子战、电子对抗防御系统
测试和测量设备
电信和宽带无线系统
WiFi 6E
