ADP5587 I/O 端口扩展器和键盘矩阵的引脚配置详细分析
2025/9/4 14:54:52
浏览次数:
5
ADP5587 I/O 端口扩展器和键盘矩阵的引脚配置图
LFCSP引脚配置

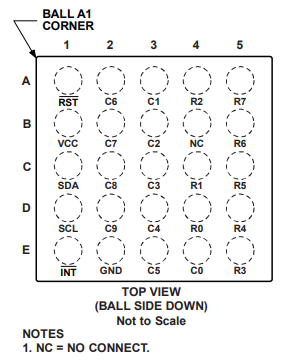

WLCSP引脚配置
引脚配置图解析
| LFCS P引脚号 | WLCSP引脚号 | 助记符 | 描述 |
| 1 | A5 | R7 | 通用输入/输出，键盘矩阵的第7行。 |
| 2 | B5 | R6 | 通用输入/输出，键盘矩阵的第6行。 |
| 3 | C5 | R5 | 通用输入/输出，键盘矩阵的第5行。 |
| 4 | D5 | R4 | 通用输入/输出，键盘矩阵的第4行。 |
| 5 | E5 | R3 | 通用输入/输出，键盘矩阵的第3行。 |
| 6 | A4 | R2 | 通用输入/输出，键盘矩阵的第2行。 |
| N/A | B4 | N/A | 无连接（NC） |
| 7 | C4 | R1 | 通用输入/输出，键盘矩阵的第1行。 |
| 8 | D4 | R0 | 通用输入/输出，键盘矩阵的第0行。 |
| 9 | E4 | C0 | 通用输入/输出，键盘矩阵的第0列。 |
| 10 | A3 | C1 | 通用输入/输出，键盘矩阵的第1列。 |
| 11 | B3 | C2 | 通用输入/输出，键盘矩阵的第2列。 |
| 12 | C3 | C3 | 通用输入/输出，键盘矩阵的第3列。 |
| 13 | D3 | C4 | 通用输入/输出，键盘矩阵的第4列。 |
| 14 | E3 | C5 | 通用输入/输出，键盘矩阵的第5列。 |
| 15 | A2 | C6 | 通用输入/输出，键盘矩阵的第6列。 |
| 16 | B2 | C7 | 通用输入/输出，键盘矩阵的第7列。 |
| 17 | C2 | C8 | 通用输入/输出，键盘矩阵的第8列。 |
| 18 | D2 | C9 | 通用输入/输出，键盘矩阵的第9列。 |
| 19 | E2 | GND | 接地。 |
| 20 | A1 | RST | 硬件复位（低电平有效）。此引脚将器件复位至电源默认状态。复位引脚必须驱动为低电平至少50微秒才能有效，并防止由于系统中的ESD干扰或噪声导致的误复位。如果未使用，RST必须通过上拉电阻接高电平。 |
| 21 | B1 | VCC | 电源电压。1.65V至3.6V。 |
| 22 | C1 | SDA | I²C串行数据。开漏输出需要外部上拉电阻。 |
| 23 | D1 | SCL | I²C串行时钟。 |
| 24 | E1 | INT | 处理器中断，低电平有效，开漏输出。此引脚可上拉至2.7V或1.8V，以灵活选择处理器GPIO电源。 |
| EP | N/A | EPAD | 裸露焊盘。裸露焊盘必须接地。 |
