LTC2058是一款双通道、低噪声、零漂移运算放大器，在4.75V至36V宽电源范围内提供精密DC性能。
功率耗散
由于 LTC2058 可在高达 36 V 的总电源电压下工作，因此必须注意放大器自身的功耗。当在高电压下驱动重负载时，应利用封装热阻 θ_JA 估算芯片温升，并采取措施确保结温不超过规定限值。若预计功耗较大，还应考虑 PCB 覆铜及外加散热措施。LTC2058 采用热增强型 S8E 与 MSE12 封装，其热阻低于对应的标准封装，并带有裸露焊盘以方便散热。封装底部的裸露焊盘必须焊接到 PCB 上；因其内部已连接至 V–，故该焊盘必须接到 V–。为进一步提高散热效率，建议尽可能多地将 PCB 铜箔连接到此裸露焊盘。
电气过应力与输入保护
切勿超过绝对最大额定值。避免将输入/输出引脚驱动到电源轨之外，尤其是在电源电压接近 40 V 时。LTC2058 的输入端内部由 ESD 二极管保护。底部二极管的阳极即芯片衬底，因此若将输入驱动到负轨以下，可能引发不希望的寄生效应。若无法避免过压，可在受威胁的引脚前串联电阻，将故障电流限制在绝对最大额定值以下，降低器件损坏风险。
图 9 给出了该技术的示例。
限流电阻的选取

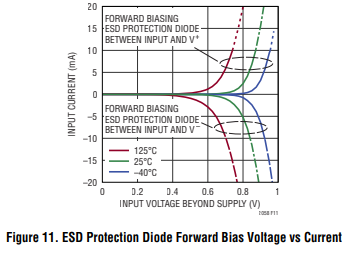

限流电阻不能过大，否则与输入偏置电流相互作用会引入噪声和误差电压。阻值不超过 2 kΩ 时，对噪声和精度影响甚微。可借助图 10 与图 11（内部 ESD 二极管的 I-V 特性）来确定合适的电阻值。
恶劣环境下的额外保护
在恶劣环境中，可进一步增加保护电路以提高可靠性

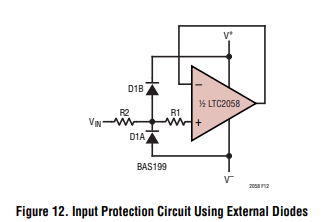

如图 12 所示。该电路采用低泄漏二极管（Nexperia BAV199）保护输入端。R2 用于保护外部二极管，R1 则限制流入内部二极管的电流。由于外部保护二极管已降低施加电压，此处的 R1 可取较小值。
高温应用下的输入偏置补偿
在高温环境中，当内部 ESD 二极管的泄漏电流主导输入偏置电流时，可在反馈通路中加入输入偏置抵消电阻。
