AD9522 的 EEPROM 缓冲段是一段寄存器空间，用来指定在 EEPROM 编程时哪些寄存器组会被保存。一般情况下用户无需手动修改，其上电默认值已允许把 AD9522 从寄存器 0x000 到 0x231 的全部内容一次性写入 EEPROM。
如果用户只想从 EEPROM 加载输出驱动设置，而不想破坏芯片内现有的 PLL 配置，可把缓冲段改成仅包含输出驱动相关寄存器，排除 PLL 相关寄存器。
缓冲段由两部分组成：
寄存器区定义组（register section definition groups）
操作码（operational codes）
每个“寄存器区定义组”给出一段连续寄存器的起始地址和字节长度。
若寄存器映射从 0x000 到 0x232 完全连续，只需一组“起始 0x000，长度 563 字节”即可；但 AD9522 寄存器映射不连续，且 EEPROM 只有 512 字节，因此需要通过多组定义把寄存器映射分段描述。
操作码共三种：
IO_UPDATE
数据结束（end-of-data）
伪数据结束（pseudo-end-of-data）
规则：
缓冲段最后必须是“数据结束”或“伪数据结束”；
在“数据结束”之前至少出现一次 IO_UPDATE。
寄存器区定义组格式（3 字节）
字节 0：本组连续寄存器字节数 – 1
0x00 表示 1 字节，0x01 表示 2 字节……最大 128 字节（0x7F）。
字节 1：本组起始寄存器地址低 8 位
字节 2：本组起始寄存器地址高 8 位
IO_UPDATE（操作码 0x80）
EEPROM 控制器遇到 0x80 时，会在下载过程中产生一次 IO_UPDATE，把缓冲寄存器组的内容搬进活跃寄存器组。
必须在最后一个寄存器区定义组之后至少放一条 IO_UPDATE，否则 EEPROM 读出的值不会生效。
数据结束（操作码 0xFF）
出现 0xFF 时，控制器立即终止本次 EEPROM 与寄存器之间的数据交换。缓冲段最后一项必须是 0xFF 或 0xFE。
伪数据结束（操作码 0xFE）
缓冲段最多只能放 23 字节，因此最多支持 7 个寄存器区定义组。若需要更多分组，可在第 7 组后放 0xFE。
控制器遇到 0xFE 时：
暂停传输；
清除 REG2EEPROM 位；
重新开放串行端口。
用户可再次写入新的缓冲段定义，然后把 REG2EEPROM 位（寄存器 0xB03）置 1，并给 IO_UPDATE 寄存器（0x232）写 1，内部 I²C 主控即从上次断点地址继续写入 EEPROM。
利用 0xFE 可突破缓冲段空间限制，也可对同一寄存器多次写入不同值。

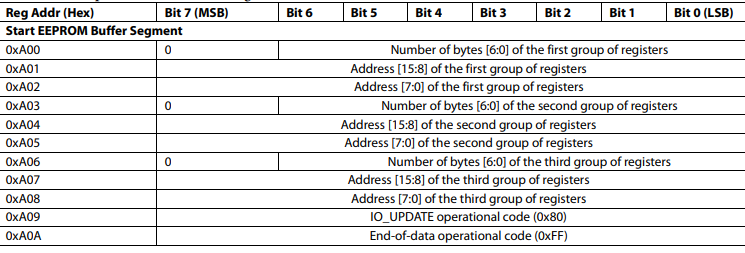

EEPROM缓冲段示例图
