TQP5525功率放大器模块的定义、特征及应用分析

2025/10/29 10:47:12
浏览次数: 5

TQP5525功率放大器模块的定义、特征及应用分析

定义

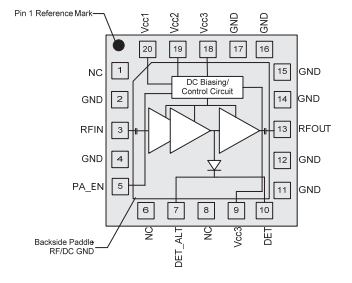

TQP5525是高功率WLAN功率放大器模块，包含内部匹配的3级PA、补偿直流偏置电路和输出功率检测器。该PA模块为宽带OFDM应用提供了高增益（32 dB）、高线性度、行业领先的EVM下限和出色的频谱纯度。该架构和接口针对下一代802.11.ac WLAN设备最严格的EVM要求进行了优化。

TQP5525具有芯片组逻辑兼容的控制电压和缓冲PA使能引脚（PAEN），所有这些都消耗非常低的电流，以方便使用，并与当前和未来的收发器世代兼容。凭借其优化的功耗，该放大器模块非常适合在下一代MIMO配置中实现，并且设计良好，可以在有或没有数字预失真（DPD）的情况下工作。

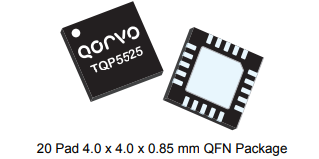

TQP5525采用Qorvo的高可靠性HBT技术制造，采用4.0mm x 4.0mm x 0.85 mm的20焊盘QFN封装。

特征

带功率检测器的全集成802.11ac功率放大器模块

内部匹配的输入/输出

温度补偿偏置网络

高增益=32dB

集成CMOS兼容逻辑和关断

在-35 dB EVM时，POUT=+25 dBm（典型值），（802.11n/HT40  /  MCS7)

在-40 dB EVM时，POUT=+18 dBm（典型值），（802.11ac/VIT80/MCS9）

在-30 dB EVM时，POUT=+26 dBm（典型值），（802.11ac/VIT80/MCS9）

电源电压：+3.3 V至+5.0 V

无铅4.0 x 4.0 x 0.85毫米QFN封装

TQP5525功率放大器模块的定义、特征及应用分析

应用

802.11a/n/ac无线局域网系统

CPE（机顶盒、路由器、网关）

WiFi接入点和小型蜂窝

远程信息处理

游戏和信息娱乐

便携式设备

点对点和回程

ISM频段
