亚德诺AD621仪表放大器的定义、特征及应用分析

2025/10/31 10:07:23
浏览次数: 2

亚德诺AD621仪表放大器的定义、特征及应用分析

定义

AD621是一款易于使用、低成本、低功耗、高精度仪表放大器,适合众多应用领域。它融高性能、小尺寸和低功耗于一体,优于分立式运放设计。 利用内部增益设置电阻,可实现高效能、低增益误差和低增益漂移误差。通过外部引脚搭接则可轻松设置固定增益10和100。AD621按总体系统规定全部特性,因而可以简化设计过程。 AD621的电源电流非常低,最大仅为1.3 mA,并且采用紧凑型8引脚SOIC、8引脚塑料DIP或8引脚CERDIP封装,非常适合对功耗、尺寸和重量有严格要求的便携式或远程应用。它在总体精度要求较高的应用中同样表现出众,如电子秤和传感器接口电路中使用的精密数据采集系统等。AD621的最大误差较低,其中非线性度为10 ppm、增益漂移为5 ppm°/C、失调电压为50 µV、失调漂移(B级)为0.6 mV/°C,因而能以较低的成本实现总体系统性能,优于以前采用分立式设计或其它单芯片仪表放大器的实施方案。 采用高源阻抗工作时,例如在ECG和血压监测仪中工作时,AD621能够实现低噪声与低输入偏置电流的完美组合。1 kHz时的电压噪声为9 nV/√Hz,0.1 Hz至10 Hz频带内的噪声为0.28 µV峰峰值。输入电流噪声同样非常低,为0.1 pA/√Hz。AD621在整个工业温度范围内的最大输入偏置电流为1.5 nA,优于FET输入器件。

特征

比分立放大器设计具有更高的性能

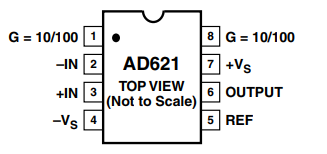

提供8引脚DIP和SOIC

低功耗,最大1.3 mA电源电流

宽电源范围(2.3V至18V)

出色的直流性能

最大0.15%,总增益误差

5ppm/C,总增益漂移

最大125 V,总偏移电压

最大1.0 V/C,偏移电压漂移

低噪声

9 nV/√Hz,@1 kHz,输入电压噪声

0.28 V p-p噪声(0.1 Hz至10 Hz)

卓越的交流规格

800 kHz带宽(G=10)、200 kHz(G=100)

12秒沉降时间至0.01%

应用

磅秤

传感器接口和数据采集系统

工业过程控制

电池供电的便携式设备
