LF21844N高速栅极驱动器的定义、特征及应用说明

2025/11/5 9:59:26
浏览次数: 3

LF21844N高速栅极驱动器的定义、特征及应用说明

定义

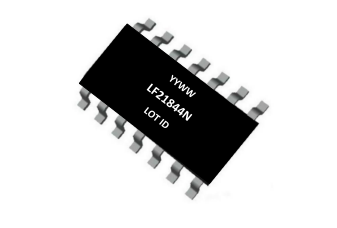

LF21844N是一款高压、高速栅极驱动器，能够以半桥配置驱动N沟道MOSFET和IGBT。高压技术使LF2184N的高压侧能够在自举操作中切换到600V。

LF21844N逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，可轻松与控制设备连接。驱动器输出具有高脉冲电流缓冲器，旨在实现最小的驱动器交叉传导。通过外部电阻器可编程的死区时间提供了更多的系统级灵活性。LF21844N采用SOIC（N）-14封装。它在-40°C至+125°C的扩展温度范围内运行。

特征

浮动高压侧驱动器在600V的自举操作中

以半桥配置驱动两个N沟道MOSFET或IGBT

1.4A源/1.7A汇输出电流能力

输出耐受负瞬态

可编程死区时间保护MOSFET

宽低压侧栅极驱动器电源电压：10V至20V

宽逻辑电源电压偏移电压：-5V至5V

逻辑输入（IN和SD*）3.3V能力

施密特触发逻辑输入，具有内部上拉和下拉功能

高压侧和低压侧驱动器的欠压锁定（UVLO）

扩展温度范围：-40℃至+125℃

应用

DC-DC转换器

AC-DC逆变器

电机控制

D类功率放大器
