ADM485差分线路收发器的应用信息分析中文资料

2025/11/7 10:05:10
浏览次数: 2

差分数据传输

差分数据传输用于在远距离和噪声环境中以高速率可靠地传输数据。差分传输可以抵消地电位漂移和线路中表现为共模电压的噪声信号。EIA(美国电子工业协会)批准了两种主要标准,用于规定差分数据传输中所用收发器的电气特性。

RS-422 标准

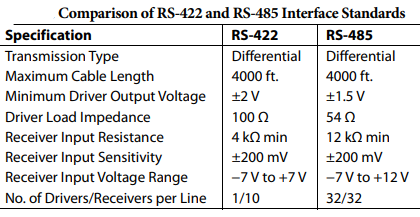

RS-422 标准规定的数据速率最高为 10 MBaud,最大传输距离为 4000 英尺。一个驱动器最多可驱动 10 个接收器。

RS-485 标准

为了实现真正的多点通信,定义了 RS-485 标准。该标准满足或超过了 RS-422 的所有要求,并允许多达 32 个驱动器和 32 个接收器连接在同一总线上。其扩展的共模电压范围为 -7V 至 +12V。RS-485 与 RS-422 最显著的区别在于:RS-485 的驱动器可以被禁用,从而允许多个(最多 32 个)驱动器连接在同一条线路上。尽管一次只能有一个驱动器处于启用状态,但 RS-485 标准还包含了额外的规范,以确保在线路冲突情况下的设备安全。

ADM485差分线路收发器的应用信息分析中文资料

电缆与数据速率

RS-485 通信首选的传输线是双绞线。双绞线有助于抵消共模噪声,并使流经每根导线的电流产生的磁场相互抵消,从而降低线对的有效电感。

ADM485差分线路收发器的应用信息分析中文资料

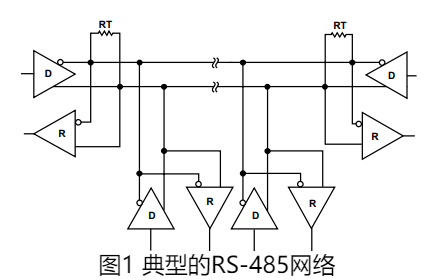

ADM485 设计用于在多点传输线上进行双向数据通信。图1展示了一个典型的多点传输网络。一条 RS-485 传输线最多可连接 32 个收发器。在任意时刻,只能有一个驱动器发送数据,但允许多个接收器同时处于接收状态。

传输线注意事项

与所有传输线一样,必须尽量减少信号反射。这可以通过在传输线的两端使用与线路特性阻抗相等的电阻进行终端匹配来实现。主传输线上的分支(stub)长度也应尽可能短。一个良好终端匹配的传输线对驱动器来说呈现为纯阻性负载。

热关断保护

ADM485芯片 内置热关断电路,可在故障条件下防止芯片因功耗过高而损坏。将驱动器输出短路到低阻抗源可能导致驱动电流过大。热感应电路会检测到芯片温度升高,并自动禁用驱动器输出。该电路在芯片温度达到 150°C 时关闭驱动器,当温度降至 140°C 时重新启用驱动器。

传播延迟

ADM485 具有极低的传播延迟,确保其可在最大波特率下工作。其驱动器设计良好,确保信号传输无失真。

另一个重要参数是互补输出之间的信号偏移(skew)。过大的偏移会降低系统的抗噪声能力,并增加电磁干扰(EMI)。

接收器开路失效保护

接收器输入端具有失效保护功能,当输入端开路或悬空时,接收器输出将保持逻辑高电平。
