ADRF5549双通道集成式 RF 前端多芯片模块的简述

2025/11/25 10:13:11
浏览次数: 2

ADRF5549是一款双通道集成式RF前端多芯片模块，专为工作频率为1.8GHz至2.8GHz的时分双工(TDD)应用而设计。ADRF5549采用双通道配置，包含级联两级低噪声放大器(LNA)和高功率硅单刀双掷(SPDT)开关。

在高增益模式下，级联两级LNA和开关提供1.4dB的低噪声指数(NF)和35dB的高增益以及32dBm（典型值）的输出三阶交调截点(OIP3)。

在低增益模式下，两级LNA的一级处于旁路模式，在35mA的较低电流下提供17dB的增益。在关断模式下，LNA将关闭，器件流耗为12mA。

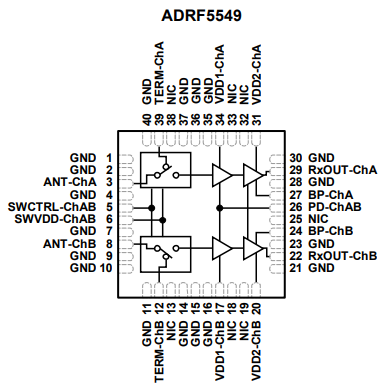

ADRF5549双通道集成式 RF 前端多芯片模块的简述

在发射过程中，当RF输入连接到端电极引脚（TERM-ChA或TERM-ChB）时，该开关提供0.6dB的低插入损耗，并处理40dBm的长期演进(LTE)全生命周期平均值（9dB峰值/平均值比(PAR)），以及43dBm的9dBPARLTE单事件（<10秒）平均值。该器件采用符合RoHS要求的、紧凑型6mm×6mm、40引脚引线框架芯片级封装（LFCSP）。

特征

•集成式双通道RF前端

•2级LNA和高功率SPDT开关

•片内偏置和匹配

•单电源供电

•增益

•高增益模式：2.3GHz时为35dB（典型值）

•低增益模式：2.3GHz时为17dB（典型值）

•低噪声指数

•高增益模式：2.3GHz时为1.4dB（典型值）

•低增益模式：2.3GHz时为1.4dB（典型值）

•高隔离

•RxOUT-ChA和RxOUT-ChB之间：50dB（典型值）

•TERM-ChA和TERM-ChB之间：62dB（典型值）

应用

无线基础设施

TDD大规模多输入多输出（MIMO）和

有源天线系统

基于TDD的通信系统

如有型号采购及选型需求，可直接联系兆亿微波电子元器件商城。
