AD7730 可被编程为在斩波模式（chop mode）或非斩波模式（nonchop mode）下运行。
斩波模式可用于交流激励或直流激励的应用中：在直流激励应用中是可选的，但在交流激励应用中必须启用斩波模式。这些选项将在后续章节中详细讨论。
斩波模式的优势在于更低的漂移和更好的抗噪声性能，但在给定的 -3 dB 频率和输出数据速率下，其噪声会比非斩波模式高约 20%。
预计大多数使用 AD7730 的称重系统用户将选择斩波模式，以利用其出色的漂移性能和抗噪声能力。
下表列出了该器件在斩波与非斩波模式下，在所有输入范围内的噪声性能，并给出了几种输出速率的示例。
稳定时间（settling time）指的是输出值完全稳定到新值所需的时间。
输出噪声（CHP = 1，即斩波模式）
该模式为器件的主要工作模式。

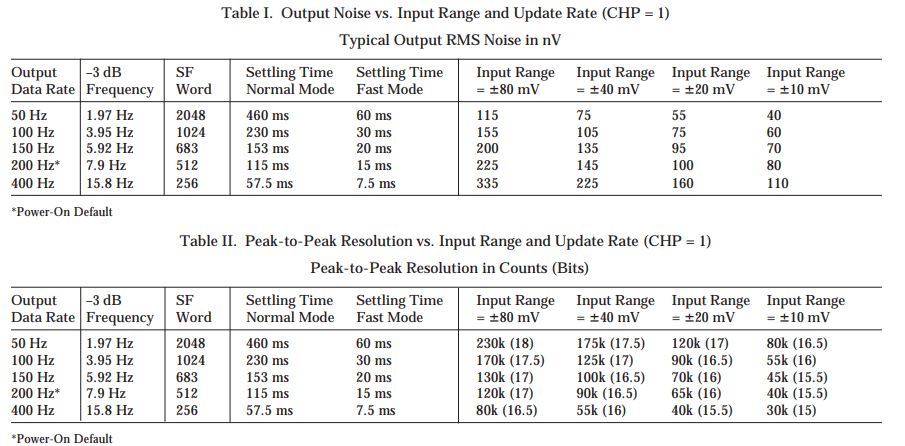

表 I 列出了在斩波模式下（滤波器寄存器中的 CHP 位设为 1），使用 4.9152 MHz 主时钟频率时，AD7730 在一些典型输出更新速率与 -3 dB 频率下的输出 RMS 噪声值。
这些数据为典型值，是在差分模拟输入电压为 0 V 时测得的。
输出更新速率通过滤波器寄存器中的 SFO 到 SF11 位进行选择。
表 II 则列出了在相同输出更新速率下的输出峰-峰分辨率（以计数为单位）。
括号中的数字为等效的峰-峰分辨率（以位为单位），并四舍五入到最接近的 0.5 LSB。
请注意，表 II 中的数据并非基于 RMS 噪声计算，而是基于峰-峰噪声，并表示在六西格玛（six-sigma）范围内不会出现码值闪烁（code flicker）的分辨率。
这些数据适用于双极输入范围。
当器件工作在单极模式时，其输出噪声与对应的双极输入范围相同，因此表 I 中的数据不变，但表 II 中的数据会发生变化。
若要计算单极输入范围下的峰-峰分辨率（以计数为单位），只需将表 II 中的计数除以 2；若以位为单位，则减去 1 位即可。
