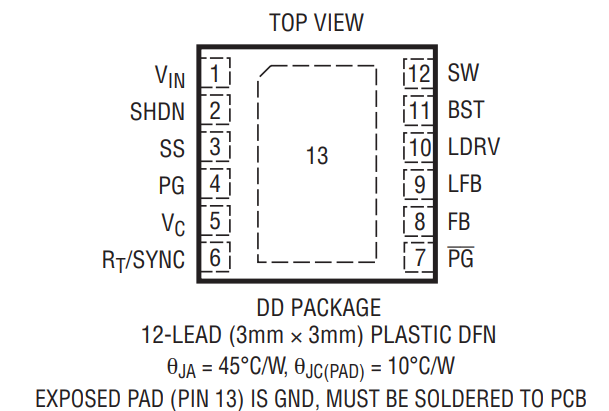

引脚功能
Vin（引脚 1）：Vin 引脚为内部控制电路供电，并由欠压比较器监控。该引脚同时连接到内部功率 NPN 开关管和线性输出 NPN 的集电极。Vin 引脚存在高 di/dt 的跳变，必须在器件附近就近对地放置去耦电容。
SHDN（引脚 2）：SHDN 引脚用于关断 LT1939，并将静态电流降至典型值 12 μA。其精确的 0.76 V 阈值及输入电流滞回可作为欠压锁定（UVLO），防止输入电压未达到预设值时稳压器启动。将该引脚拉高或悬空即可正常工作。
SS（引脚 3）：SS 引脚用于控制开关稳压器与线性稳压器输出电压的上升斜率。SS 引脚到地的一只电容即可设定软启动速率。
PG（引脚 4）：Power-Good 引脚为开漏输出，当 FB 或 LFB 电压跌落至其标称稳压值的 90 % 以下时吸入电流。只要 Vin > 2 V，其输出状态保持有效；但在 SHDN、Vin 欠压锁定或热关断期间，其吸流能力会降低。
V_C（引脚 5）：V_C 引脚是误差放大器的输出，也是峰值开关电流比较器的输入。通常用于频率补偿，也可用作电流钳位或控制环覆盖。若误差放大器将 V_C 驱动至超过最大开关电流阈值，内部电压钳位激活，表明输出过载，此时会从 SS 引脚抽取电流以降低稳压点。
R_T/SYNC（引脚 6）：R_T/SYNC 引脚可用两种方式设定恒定开关频率。
该引脚到地接一只电阻，引脚电压被偏置到典型 1 V，开关频率由电阻值决定：15 kΩ 对应 2.5 MHz，200 kΩ 对应 250 kHz。
用外部时钟驱动该引脚，可将开关频率同步至外加频率，同步发生在检测到时钟上升沿之后。每个时钟上升沿都会重启振荡器斜坡。内部增益环会伺服振荡充电电流，保持振荡幅度恒定，因此斜率补偿不变。若外部时钟消失，振荡器返回电阻模式，并在同步检测超时后重新建立 1 V 偏置。时钟源的阻抗应设定为：在电阻模式下流出 R_T/SYNC 引脚的电流所产生的频率，与同步频率大致相等。将该引脚悬空或拉高至 1.1 V 以上不会损坏器件，但会停止振荡。
PG（引脚 7）：Power-Good 反相引脚，为开漏输出，当 FB 或 LFB 电压上升至其标称稳压值的 90 % 以上时吸入电流。
FB（引脚 8）：FB 引脚是开关误差放大器的反相输入端。输出调节目标为使该引脚相对于裸露地焊盘为 0.8 V。偏置电流从 FB 引脚流出。
LFB（引脚 9）：LFB 引脚是线性误差放大器的反相输入端。LDRV 引脚伺服调节该引脚相对于裸露地焊盘为 0.8 V。偏置电流从 LFB 引脚流出。
LDRV（引脚 10）：LDRV 引脚是内部 NPN 的发射极，可配置为线性稳压器的输出，或作为外部大电流 NPN 的驱动端。当 LFB 电压低于 0.8 V 时，电流从 LDRV 流出。其典型最大驱动能力为 13 mA。
BST（引脚 11）：BST 引脚为功率 NPN 提供高于 Vin 的基极驱动，以确保开关压降足够低。若 BST 电压跌落过低，内部比较器会强制 SW 引脚进入最短关断时间，以便自举电容得以充电。
SW（引脚 12）：SW 引脚是片内功率 NPN 的发射极。开关关断时，电感会使该引脚产生低于地的负向高 dV/dt 尖峰。必须在 SW 引脚附近放置一只对地的续流二极管，并就近放置 Vin 去耦电容的地端，以防止该引脚出现过度负电压。
裸露焊盘（引脚 13）：GND。裸露焊盘是器件唯一的接地连接，应大面积焊接到铜皮以降低热阻。该焊盘也作为小信号地；为获得最佳性能，所有小信号地线应在单点汇聚至此，避免与大电流地回路共用。
