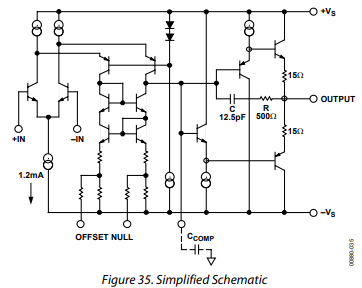

AD829 采用 Analog Devices 公司专有的互补双极（CB）工艺制造，该工艺使 PNP 与 NPN 晶体管的特征频率 fT 均达到 600 MHz。如图 35 所示，AD829 的输入级为一对 NPN 差分对管，每只管子的集电极电流为 600 μA，因而获得高跨导，进而使 AD829 在 1 kHz 时的噪声密度低至 2 nV/√Hz。
输入级驱动一个由高速 PNP 对管构成的折叠共源共栅（folded cascode），后者再驱动电流镜完成差分输入到单端输出的转换。这些高速 PNP 管也用于电流放大输出级，提供高达 40 000 的电流增益。即使在重载条件下，CB 工艺给出的高 fT 仍允许级联两级射极跟随器，同时在闭环带宽大于 50 MHz 时保持 60° 的相位裕度。
两级互补射极跟随器还将高阻抗补偿节点（COMP 引脚）与输出端有效隔离，使 AD829 即使驱动低负载阻抗也能保持高直流开环增益：150 Ω 负载下 92 dB，1 kΩ 负载下 100 dB。激光修调与 PTAT 偏置确保低失调电压及低漂移，从而在许多应用中可省去交流耦合。
为增加灵活性，AD829 允许用户外接内部频率补偿节点，从而针对具体应用定制频率响应。
单位增益稳定时需在引脚 5 对地接 68 pF 补偿电容，此时小信号带宽 66 MHz，压摆率 16 V/μs。压摆率与增益带宽积随补偿电容增大而减小。表 4 与图 37 给出了不同噪声增益下最佳补偿电容及对应的压摆率。
噪声增益在 1–20 倍之间时，可按表选取 Ccomp 以保持小信号带宽基本恒定；能否稳定工作的最低增益值取决于外部补偿电容的大小。
输出级的 RC 网络（见图 35）在闭环增益 ≥10 时完全消除容性负载影响。低频且负载电容较小时，从补偿节点到输出的增益接近 1，此时电容 C 被自举，几乎不参与补偿；随着负载电容增大，该电容与输出阻抗形成极点，增益下降，C 部分退出自举，开始贡献补偿，于是单位增益带宽下降。继续增大负载电容，带宽进一步降低，放大器仍保持稳定。
AD829 的外部补偿
噪声增益 ≥20 时，AD829 无需外部补偿即可稳定；更低增益下可用两种补偿方式实现闭环稳定：并联（shunt）补偿与电流反馈补偿。
并联补偿

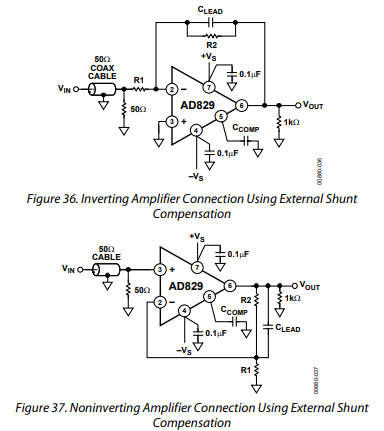

图 36、图 37 所示的并联补偿，在补偿引脚与地之间接外部补偿电容 Ccomp，该电容与节点内部约 3 pF 电容并联。此外，在电阻 R2 两端并一小电容 Chead，可补偿反相输入端的寄生电容。
