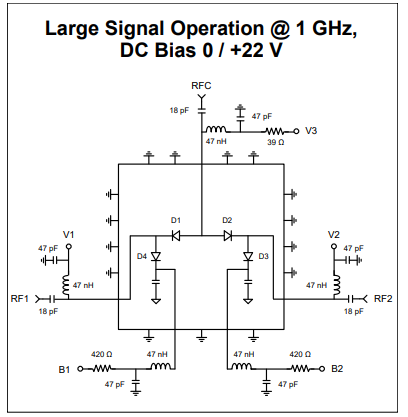

MASW-011060 大功率开关工作需要四路互补的直流控制信号。
偏置电压分别加到 DC 端口 B1、V1（对应 RF 端口 RF1），B2、V2（对应 RF 端口 RF2），以及静态端口 V3。
在仅使用正电压偏置的 1 GHz 应用中，需提供 5 V 与 22 V 两种电压。V3 端口始终恒定加 5 V。
若要让开关处于“RFC→RF1 低插损、RFC→RF2 高隔离”状态，需：
D1 PIN 二极管正偏：V1 置 0 V，39 Ω 电阻将正向电流设定为约 100 mA；
D2 PIN 二极管反偏：V2 加 22 V，这是使该管在 100 W 入射功率、1.5:1 驻波比下仍保持高阻抗所需的最小反偏电压；
D3 PIN 二极管正偏：B2 置 0 V，其正向电流可按注释 10 的公式计算，此时等效串联电阻约 420 Ω，目标正向电流 50 mA；
D4 PIN 二极管反偏：B1 加 22 V。
若需切换到“RFC→RF2 低插损、RFC→RF1 高隔离”状态，只需将上述 0 V 与 22 V 的对应关系互换即可。
为了在 100 W 入射功率下安全运行，构成偏置去耦网络与直流阻断功能的各无源元件，其耐压/功率额定值必须足够，并务必做好散热设计。
