以往的 RS-485 收发器多采用双极工艺，因为器件的共模范围必须超出电源轨，且必须具备抗 ESD 损伤和闩锁（latchup）能力。
然而，双极器件功耗巨大，在众多对功耗敏感的应用中已无法接受。
LTC485 是首款在保持 ESD 与闩锁免疫力的同时，实现超低功耗的 CMOS RS-485/RS-422 收发器。
LTC485 采用专有的驱动器输出级结构，可在共模电压超出电源轨的情况下工作，几乎完全消除闩锁风险，并提供出色的 ESD 保护。

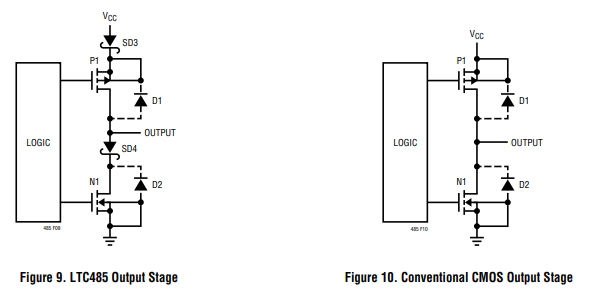

图 9 展示了 LTC485 的输出级，图 10 为传统 CMOS 输出级。
在传统 CMOS 输出级（图 10）进入高阻态时，P 管 P1 与 N 管 N1 均关闭。
若此时输出被拉到高于 V<sub> 或低于地，寄生二极管 D1（P+/N-well）或 D2（N+/P-sub）将导通，把输出钳位到电源轨。
于是输出级不再处于高阻态，无法满足 RS-485 的共模范围要求；同时二极管的大电流会触发CMOS 闩锁，可能烧毁芯片。
LTC485 的输出级（图 9）通过增加两只肖特基二极管 SD3、SD4 解决上述问题。
这两只肖特基管采用对标准 N-well CMOS 工艺的专有改进制造。
正常工作时，肖特基管正向偏置，压降极小；
当输出处于高阻态且被拉到高于 V<sub> 或低于地时，寄生二极管 D1/D2 虽仍导通，但 SD3/SD4 反偏，阻断电流注入 N-well 或衬底，从而维持高阻态，即使输出电压超出电源轨。
由于没有少数载流子注入 N-well 或衬底，上电/下电过程中几乎不会发生闩锁。
LTC485 输出级的高阻态可一直保持，直到 N 管或 P 管分别被正向或反向击穿。
输出会被钳位在 V<sub> 或地，钳位电压为“齐纳电压 + 肖特基压降”，但该电压远高于 RS-485 工作范围。
此钳位机制可为 MOS 栅极提供超过 2000 V 的 ESD 保护。
由于注入 N-well 或衬底的 ESD 电流为多数载流子，通过精心布局即可彻底防止闩锁。
