PWM 的开关频率可由内部振荡器设定，也可锁定至外部时基。
片内锁相环（PLL）会把 PWM 控制与这一时间基准同步，并保持正确相位关系，无论时钟来自内部还是外部。
通过 PMBus 指令、NVM 配置或外部设定电阻（见附件表格），器件还能配置为“主时钟源”，向其他芯片输出同步信号。
– 作为时钟主机时，LTM4700 会以 500 ns 脉冲宽度、在开漏 SYNC 引脚上输出所选频率；此时需在 SYNC 与 VPD33 之间外接上拉电阻。
– 整条 SYNC 线上只能指定一颗芯片驱动该引脚。
– 一旦检测到外部 SYNC 频率高于芯片内部设定值的 80%，LTM4700 自动切换为外部同步输入模式，并关闭自身的 SYNC 输出。
– 外部 SYNC 的占空比必须在 20 %–80 % 之间。
无论是否配置为 SYNC 输出，只要后续外部时钟丢失，LTM4700 都能继续以内部振荡器维持 PWM 运行。
若将 MFR_CONFIG_ALL 寄存器的 bit4 置 1，可强制芯片“必须依赖外部振荡器”才能工作；SYNC 驱动电路的状态由 MFR_PADS 寄存器的 bit10 指示。
相位配置
通过 MFR_PWM_CONFIG 指令，可分别设定各通道的相位；目标相位也可写入 EEPROM 或由外部电阻设定（见附件表格）。
“设定相位”指的是 SYNC 下降沿与内部置位 PWM 锁存（开通顶侧功率管）时钟沿之间的时间关系，实际到 PWM 控制引脚还会附加微小传播延迟。
写 FREQUENCY_SWITCH 与 MFR_PWM_CONFIG 前，必须先把两个通道全部关闭。
多相并联
利用上述相位与频率选项，可把多颗 LTM4700 模块组成 PolyPhase（多相）阵列：
各相相位应按 360°/n 均匀错开，其中 n 为并联相数，共同向同一输出电压轨供电。
上述就是关于LTM4700电源模块的开关频率与相位相关信息，如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。

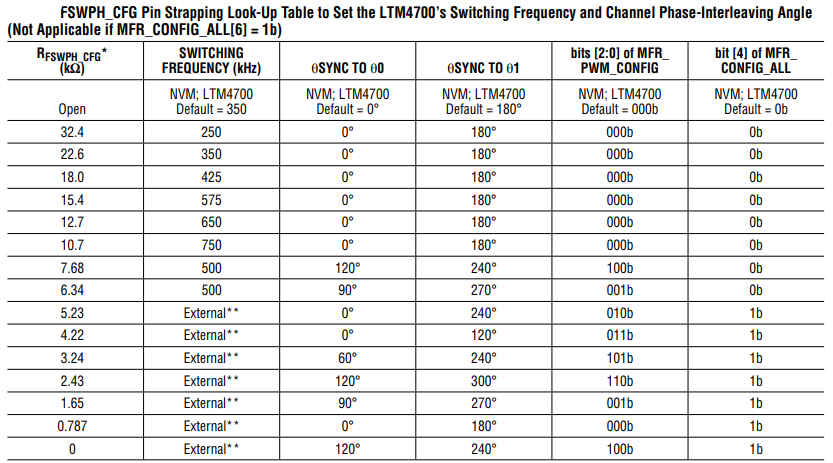

附件表格
