功率降额（图片及表格查看最后附件）

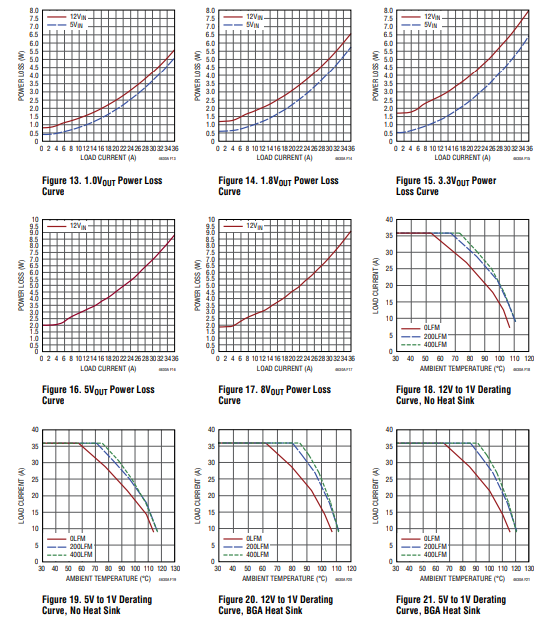

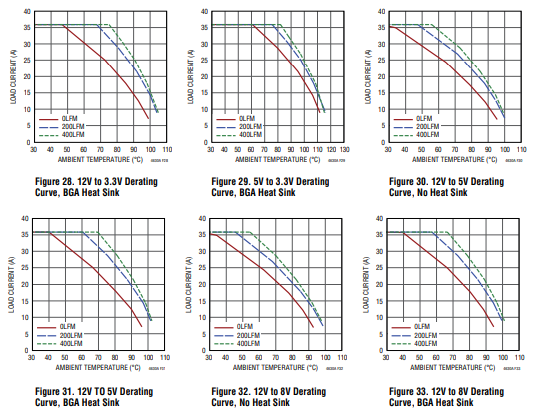

图 13–17 给出了 1.0 V、1.8 V、3.3 V、5 V、8 V 五种输出的功耗曲线，可与图 18–33 的负载电流降额曲线配合使用，估算 LTM4630A 在不同散热方式和风量下的 θ_JA（结到环境热阻）。
上述功耗曲线在室温下测得；当结温升至 125 °C 时，需乘以 1.35–1.4 的系数。原因是：从 25 °C 到 150 °C，调节器损耗约增加 45 %，即 125 °C 跨度内平均 ~0.35 %/°C。125 °C（最大结温）−25 °C（室温）＝100 °C，因此 100 °C×0.35 %/°C≈35 % 损耗增量，对应 1.35 倍乘因子。
降额曲线测试条件
CH1 与 CH2 并联成单路输出，起始负载 36 A，环境温度较低。
覆盖 1.0 V–8 V 常用输出，便于与热阻计算结果交叉验证。
在温控箱内多点测温并结合热仿真模型得到结论。
结温监控方法
在有/无风流的条件下逐步升高环境温度，实时监测结温。
将“随环境温度升高而增加的损耗”代入降额曲线。
保持结温≈120 °C 上限，随环境温度升高而逐步降低输出电流/功率，使模块内部损耗下降。

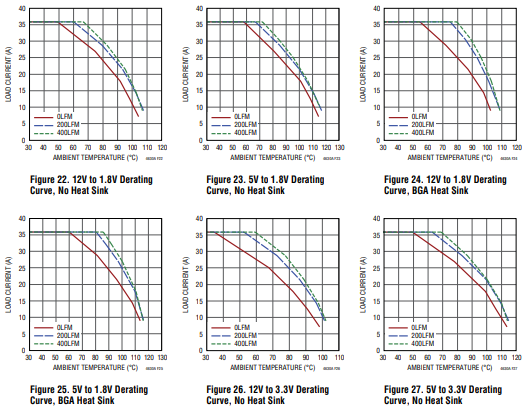

计算示例（对应图 22）
无散热片、无风流，环境温度 ~70 °C 时，负载电流被降额至约 28 A。
12 V→1.8 V、28 A 时，室温损耗约 3.6 W；结温 120 °C 下乘以 1.35 倍，得到 ~6.3 W。
120 °C−70 °C＝50 °C 的允许温升；50 °C÷6.3 W≈7.9 °C/W，与表 2 给出的 8.5 °C/W 接近。
带风流的曲线精度更高，因为风流环境下环境温度受控更好。
使用方法
根据表 2–6 查得对应输出电压、风流/散热片条件下的 θ_JA。
用“室温功耗×温度系数”得到实际功耗，再乘以 θ_JA 即得温升，最终得出最大结温。
室温功耗可由效率曲线算得，并按上述系数随环境温度修正。
测试平台
PCB：1.6 mm 厚、4 层，外层 2 oz 铜，内层 1 oz 铜，尺寸 101 mm×114 mm。

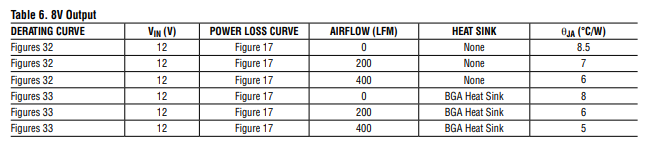

所用散热片型号列于表 6。
上述就是关于LTM4630A开关稳压器功率降额应用的分析，如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
附件：以上文章内容所需的图片及表格信息
