HMC264混频器芯片的毫米波砷化镓 MMIC 的安装与键合技术

2026/2/26 13:43:39
浏览次数: 0

毫米波砷化镓 MMIC 的安装与键合技术

芯片应直接通过共晶焊或导电环氧树脂粘贴到接地平面上。

HMC264混频器芯片的毫米波砷化镓 MMIC 的安装与键合技术

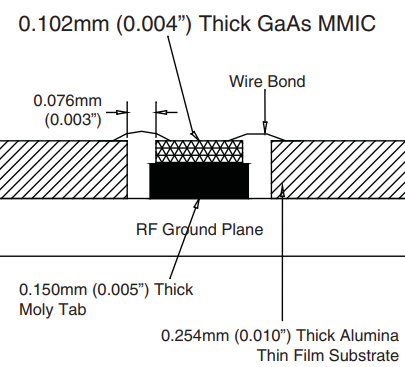

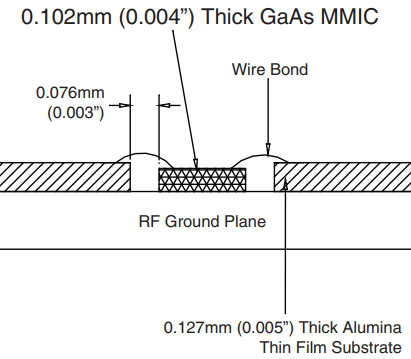

推荐使用厚度为 0.127mm（5 mil）的氧化铝薄膜基板上的 50 欧姆微带传输线，用于将射频信号引入和引出芯片（见上图）。如果必须使用厚度为 0.254mm（10 mil）的氧化铝薄膜基板，则应将芯片抬高 0.150mm（6 mil），使芯片表面与基板表面齐平。实现此目的的一种方法是：先将厚度为 0.102mm（4 mil）的芯片粘贴到厚度为 0.150mm（6 mil）的钼散热片（moly-tab）上，再将该组合体粘贴到接地平面（见下图）。

HMC264混频器芯片的毫米波砷化镓 MMIC 的安装与键合技术

微带基板应尽可能靠近芯片放置，以最小化键合线长度。典型的芯片至基板间距为 0.076mm（3 mils）。

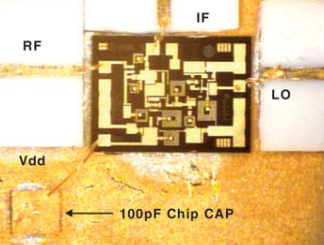

应在 Vdd 输入端使用一个射频旁路电容。推荐使用一个 100 pF 的单层电容（通过共晶焊或导电环氧树脂安装），其位置距离芯片不超过 0.762mm（30 Mils）。下附的照片展示了 HMC264 MMIC 芯片的典型装配示例。

HMC264混频器芯片的毫米波砷化镓 MMIC 的安装与键合技术
