MAX4644模拟开关电子元件的应用信息简单解析

2026/2/28 10:51:15

浏览次数: 0

MAX4644 电子元件工作于 +1.8 V 至 +5.5 V 的单电源电压范围。器件在该供电范围内均能保证正常工作，但仅当使用 +5 V 供电时，其 TTL/CMOS 逻辑兼容性才有效。所有电压电平均以 GND 为参考。

正负直流模拟输入或交流信号均可通过适当调整 V+ 和 GND 的电平来适配（例如：若需处理 ±2.5 V 信号，可设 V+ = +5 V, GND = 0 V；若需处理 0~3.3 V 信号，可设 V+ = +3.3 V, GND = 0 V）。

ESD 保护二极管结构

每个模拟信号引脚内部均连接有 ESD 保护二极管，分别连接至 V+ 和 GND。

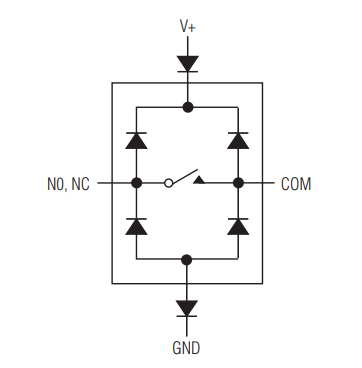

如任一模拟信号电压超过 V+ 或低于 GND（见下图），其中一个二极管将导通，从而钳位过压。几乎所有模拟漏电流都来自这些 ESD 二极管流向 V+ 或 GND。

MAX4644模拟开关电子元件的应用信息简单解析

虽然同一信号引脚上的两个 ESD 二极管结构相同、特性对称，但由于偏置方式不同（一个由 V+ 偏置，另一个由 GND 偏置），它们的反向漏电流会随信号电压变化而不同。这两个二极管漏电流之差即构成“模拟信号路径漏电流”。

所有模拟漏电流均在各信号引脚与电源端子（V+ 或 GND）之间流动，而非在开关的两个模拟端之间流动。因此，即使开关两侧同时出现同极性或反极性的大漏电流，也不会相互影响。

无直流通路及内部逻辑供电

在模拟信号路径与 V+/GND 之间不存在正常工作的直流通路。V+ 和 GND 同时也为内部逻辑电路及逻辑电平转换器供电。

逻辑电平转换器负责将外部输入的 TTL/CMOS 逻辑电平转换为驱动模拟开关栅极所需的内部开关控制信号（即切换后的 V+ / GND 电平）。
