RAA211230 集成开关稳压器的元件布局与布线建议

2026/3/3 13:40:58

浏览次数: 0

元件布局与布线建议

印刷电路板（PCB）布局对 RAA211230 的正常工作至关重要。为实现良好性能，推荐遵循以下指南：

输入电容应采用大容量电容与低等效串联电感（ESL）的小型陶瓷电容组合，并尽可能靠近 IC 放置。输入陶瓷电容应尽量贴近 IC。

尽量减小电源环路（包括输入陶瓷电容、IC 的 VIN 引脚和 PGND 引脚）的尺寸，以最小化因 PCB 走线寄生电感引起的开关节点电压振铃。缩小环路尺寸也有助于改善电磁干扰（EMI）性能。

自举电容应放置在 IC 附近，连接 BST 与 SW 引脚，并与 IC 位于 PCB 同一侧。瑞萨推荐使用 0.1μF 陶瓷电容。

相位节点的铜箔面积应保持较小以降低寄生电容，但需足够大以承载负载电流。电感应尽量靠近稳压器放置。

输出电压反馈信号走线应远离 SW 和 BST 节点。反馈电阻应靠近稳压器的 FB 引脚放置。

输出电容应尽量靠近电感器放置。

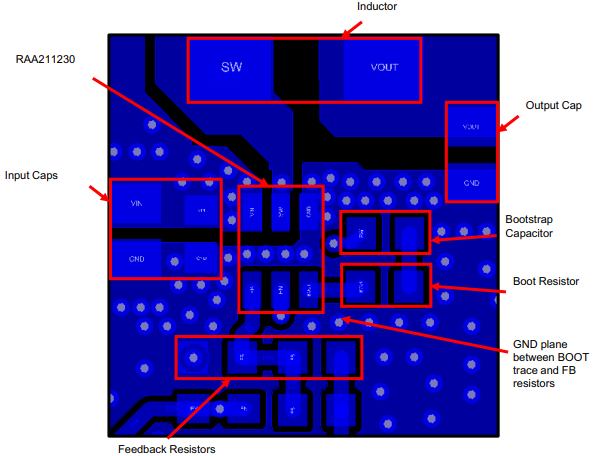

RAA211230 集成开关稳压器的元件布局与布线建议
