华邦 W25Q64JV 串口式 NOR 型闪存的状态寄存器分析

2026/3/9 11:36:06
浏览次数: 2

W25Q64JV(64M位)串行闪存为空间、引脚和电源有限的系统提供了一种存储解决方案。下述是关于其状态寄存器分析。

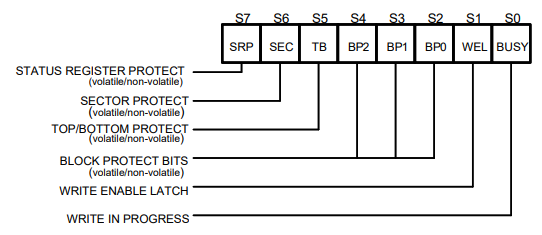

华邦 W25Q64JV 串口式 NOR 型闪存的状态寄存器分析

擦除/写入进行中(BUSY)—— 仅状态位

BUSY 是状态寄存器 (S0) 中的一个只读位。当器件正在执行页编程、四路页编程、扇区擦除、块擦除、芯片擦除、写状态寄存器或擦除/编程安全寄存器指令时,该位被置为 1。在此期间,除“读状态寄存器”和“擦除/编程挂起”指令外(参见交流特性中的 tW, tPP, tSE, tBE, tCE),器件将忽略所有其他指令。当编程、擦除或写入状态/安全寄存器的操作完成后,BUSY 位将被清零至 0,表示器件已准备好接收下一条指令。

写使能锁存位(WEL)—— 仅状态位

写使能锁存位(WEL)是状态寄存器 (S1) 中的一个只读位,在执行“写使能”指令后被置为 1。当器件处于写禁用状态时,WEL 位被清零为 0。以下任一操作发生后,写禁用状态即生效:上电复位,或执行“写禁用”、“页编程”、“四路页编程”、“扇区擦除”、“块擦除”、“芯片擦除”、“写状态寄存器”、“擦除安全寄存器”或“编程安全寄存器”指令。

块保护位(BP2, BP1, BP0)—— 易失性/非易失性可写

块保护位(BP2, BP1, BP0)是状态寄存器(S4, S3, S2)中的非易失性读/写位,用于提供写保护控制与状态。可通过“写状态寄存器”指令设置这些位(参见交流特性中的 tW)。整个内存阵列、部分区域或无任何区域均可受到编程与擦除指令的保护(详见“状态寄存器内存保护表”)。出厂默认设置为:块保护位 = 0,即无任何区域受保护。

顶部/底部块保护(TB)—— 易失性/非易失性可写

非易失性顶部/底部块保护位(TB)控制块保护位(BP2, BP1, BP0)是从数组顶部(TB=0)还是底部(TB=1)开始实施保护,具体对应关系见“状态寄存器内存保护表”。出厂默认设置为 TB=0。TB 位可通过“写状态寄存器”指令进行设置,其有效性取决于 SRP/SRL 和 WEL 位的状态。扇区/块保护位(SEC)—— 易失性/非易失性可写

非易失性扇区/块保护位(SEC)控制块保护位(BP2, BP1, BP0)是在数组顶部(TB=0)或底部(TB=1)保护 4KB 扇区(SEC=1)还是 64KB 块(SEC=0),具体对应关系见“状态寄存器内存保护表”。出厂默认设置为 SEC=0。

补码保护位(CMP)—— 易失性/非易失性可写

补码保护位(CMP)是状态寄存器(S14)中的非易失性读/写位。它与 SEC、TB、BP2、BP1 和 BP0 配合使用,以提供更灵活的阵列保护机制。一旦 CMP 被置为 1,先前由 SEC、TB、BP2、BP1 和 BP0 设定的保护方案将被反转。例如:

当 CMP=0 时,可保护顶部的一个 64KB 块,其余部分不受保护;

当 CMP=1 时,顶部 64KB 块变为未保护状态,而其余部分则变为只读。
