什么是NXP恩智浦-AFSC5G35D37功率放大器模块？
2026/3/10 11:05:51
浏览次数:
0
AFSC5G35D37 是一款完全集成的 Doherty 功率放大器模块，专为对高性能和小尺寸有严格要求的无线基础设施应用而设计。适用于大规模 MIMO 系统、室外小型基站以及低功率远程射频头（RRH）等场景。该模块采用经过现场验证的 LDMOS 功率放大器技术，专为 TDD 和 FDD LTE 系统设计。
它都具备哪些特征？
频率：3400–3600 MHz
高性能封装Doherty
完全匹配（50欧姆输入/输出，直流阻断）
专为低复杂度模拟或数字线性化系统而设计

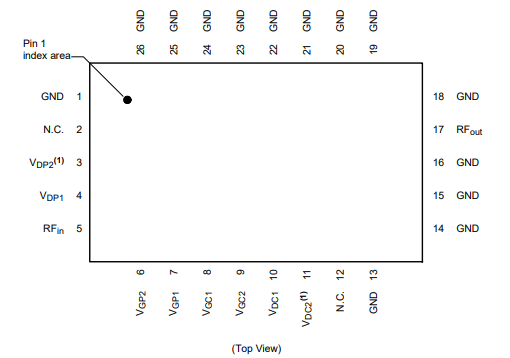

AFSC5G35D37引脚配置信息
