LTC2845 是一款 5 驱动器 / 5 接收器的多协议收发器。LTC2845 由 3.3 V 电源供电，该电源由 LTC2846 提供。LTC2845 与 LTC2846 共同构成一个完整的软件可选 DTE 或 DCE 接口端口的核心，支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 和 X.21 等多种通信协议。
引脚图及功能详细信息

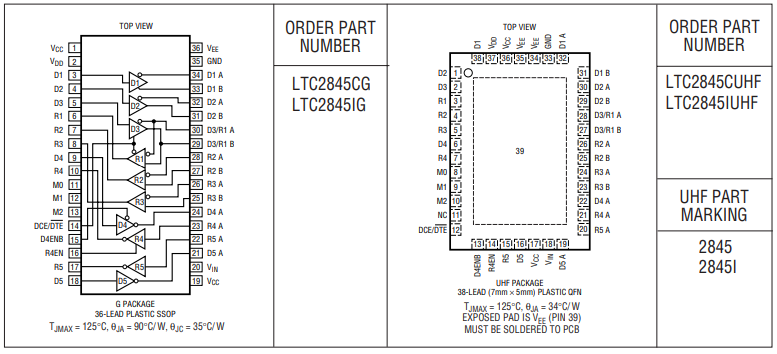

引脚图
引脚功能 （G-36 / QFN-38 封装）
VCC（引脚 1, 19 / 引脚 17, 36）：收发器正电源。连接至 LTC2846 的 VCC 引脚或 5 V 电源。请在此引脚对地连接一个 1 μF 电容。
VDD（引脚 2 / 引脚 37）：V.28 正电源电压。连接至 LTC2846 的 VDD 引脚 7 或 8 V 电源。请在此引脚对地连接一个 1 μF 电容。
D1（引脚 3 / 引脚 38）：TTL 电平驱动器 1 输入。
D2（引脚 4 / 引脚 1）：TTL 电平驱动器 2 输入。
D3（引脚 5 / 引脚 2）：TTL 电平驱动器 3 输入。
R1（引脚 6 / 引脚 3）：CMOS 电平接收器 1 输出。当处于高阻态时，接收器输出具有弱上拉至 VIH。
R2（引脚 7 / 引脚 4）：CMOS 电平接收器 2 输出。
R3（引脚 8 / 引脚 5）：CMOS 电平接收器 3 输出。
D4（引脚 9 / 引脚 6）：TTL 电平驱动器 4 输入。
R4（引脚 10 / 引脚 7）：CMOS 电平接收器 4 输出。
M0（引脚 11 / 引脚 8）：TTL 电平模式选择输入 0。模式选择输入默认上拉至 VIH。
M1（引脚 12 / 引脚 9）：TTL 电平模式选择输入 1。
M2（引脚 13 / 引脚 10）：TTL 电平模式选择输入 2。
DCE/DTE（引脚 14 / 引脚 12）：TTL 电平模式选择输入。逻辑高电平使能驱动器 3；逻辑低电平使能接收器 1。
D4ENB（引脚 15 / 引脚 13）：TTL 电平使能输入。逻辑低电平使能驱动器 4。该引脚上拉至 VIH。
R4EN（引脚 16 / 引脚 14）：TTL 电平使能输入。逻辑高电平使能接收器 4。该引脚上拉至 VIH。
R5（引脚 17 / 引脚 15）：CMOS 电平接收器 5 输出。
D5（引脚 18 / 引脚 16）：TTL 电平驱动器 5 输入。
VIH（引脚 20 / 引脚 18）：接收器输出正电源。3 V ≤ VIH ≤ 3.6 V。请在此引脚对地连接一个 1 μF 电容。
D5 A（引脚 21 / 引脚 19）：驱动器 5 反相输出。
R5 A（引脚 22 / 引脚 20）：接收器 5 反相输入。
R4 A（引脚 23 / 引脚 21）：驱动器 4 反相输入。
D4 A（引脚 24 / 引脚 22）：驱动器 4 反相输入。
R3 B（引脚 25 / 引脚 23）：接收器 3 同相输入。
R3 A（引脚 26 / 引脚 24）：接收器 3 反相输入。
R2 B（引脚 27 / 引脚 25）：接收器 2 同相输入。
R2 A（引脚 28 / 引脚 26）：接收器 2 反相输入。
D3/R1 B（引脚 29 / 引脚 27）：接收器 1 同相输入 和 驱动器 3 同相输出。
D3/R1 A（引脚 30 / 引脚 28）：接收器 1 反相输入 和 驱动器 3 反相输出。
D2 B（引脚 31 / 引脚 29）：驱动器 2 同相输出。
D2 A（引脚 32 / 引脚 30）：驱动器 2 反相输出。
D1 B（引脚 33 / 引脚 31）：驱动器 1 同相输出。
D1 A（引脚 34 / 引脚 32）：驱动器 1 反相输出。
GND（引脚 35 / 引脚 33）：接地。
VEE（引脚 36 / 引脚 34, 35）：负电源电压。连接至 LTC2846 的 VEE 引脚 31 或 -7 V 电源。请在此引脚对地连接一个 1 μF 电容。
Exposed Pad VEE（引脚 39）：必须焊接到 PCB 板上。
