ADL7003宽带低噪声放大器的定义及特性、应用分析

2026/4/17 15:06:23
浏览次数: 5

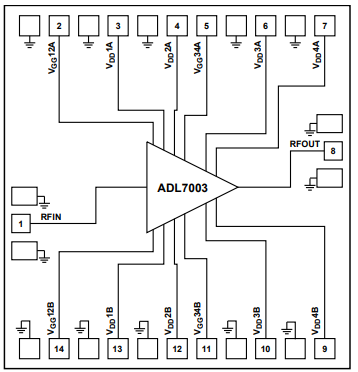

ADL7003是一种砷化镓（GaAs）、伪晶高电子迁移率晶体管（pHEMT）、单片微波集成电路（MMIC）、平衡低噪声放大器，工作频率为50 GHz至95 GHz。在50 GHz至70 GHz的低频段，ADL7003提供14 dB（典型）的增益、21 dBm的输出IP3和12 dBm的输出功率，用于1 dB的增益压缩。

在70 GHz至90 GHz的高频段，ADL7003提供15 dB（典型）的增益、21 dBm的输出IP3和14 dBm的输出功率，用于1 dB的增益压缩。ADL7003需要来自3V电源的120mA。

ADL7003放大器输入/输出内部匹配为50Ω，便于集成到多芯片模块（MCM）中。所有数据都是在芯片通过最小长度为0.076mm（3mil）的0.076mm（3m il）带状键连接的情况下获取的。

具备的特性：

增益：典型值14 dB

噪声系数：典型值5 dB

输入回波损耗（S11）：典型值为15dB

输出回波损耗（S22）：典型值为20 dB

1 dB压缩的输出功率（P1dB）：典型值为14 dBm

饱和输出功率（PSAT）：典型值为18 dBm

输出三阶截距（IP3）：典型值为21 dBm

电源电压：120 mA时为3 V

50 Ω 匹配的输入/输出

模具尺寸：1.9毫米×1.9毫米×0.05毫米

应用：

测试仪器

军事与太空

电信基础设施

ADL7003宽带低噪声放大器的定义及特性、应用分析
