AD9548时钟发生器参考验证覆盖控制的操作原理

2026/5/13 11:35:34
浏览次数: 14

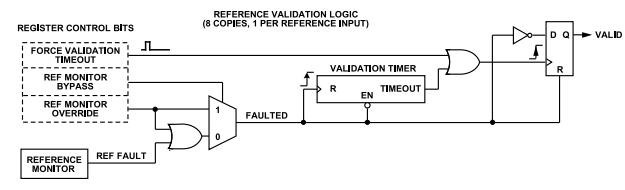

寄存器0x0A0E到寄存器0x0A10为用户提供了覆盖参考验证逻辑的能力,从而实现了一定程度的故障排除能力。八个输入引用中的每一个都有一个专用的验证逻辑块,如下图所示。输出端有效信号的状态是将特定参考定义为有效(1)或无效(0)的状态,其中包括验证时间规定的验证期(如果激活)。超控控制是图左侧的三个控制位。

AD9548时钟发生器参考验证覆盖控制的操作原理

需要注意的主要特征是,任何时候出现故障=1,输出锁存器都会重置,这会强制有效=0(表示无效参考),而不管任何其他信号的状态如何。在默认情况下(即所有三个控制位都为0),参考监视器是验证过程的主要来源。这是因为,在默认情况下,来自参考监测器的参考故障信号与故障信号完全相等。

故障信号的功能是四倍的。

无论任何其他控制信号的状态如何,任何时间故障=1,则有效=0。因此,fault=1表示引用无效。

每当故障信号从0转变为1(即从无故障转变为故障)时,验证计时器都会立即重置,这意味着,当它被启用时,它必须在到期前耗尽其全部计数序列。

当故障=0时(即引用没有故障),允许验证计时器执行其计时序列。当故障=1时(即引用发生故障),验证计时器重置并停止。

故障信号通过逆变器,将其转换为无故障信号,出现在有效锁存器的输入端。这允许有效锁存器在验证定时器到期时捕获未失效信号的状态。

参考监测器旁路控制位允许绕过参考监测器产生的参考故障信号。当参考监视器旁路=1时,故障信号的状态由参考监视器超控控制位决定。当用户依赖外部参考监视器而不是驻留在设备中的内部监视器时,这很有用。用户根据外部监视器的状态对参考监视器超控位进行编程。另一方面,当ref监视器旁路=0时,ref监视器超控控制位允许用户手动测试有效锁存器和验证定时器的操作。在这种情况下,用户依赖于内部参考监测器生成的信号(参考故障),但使用参考监测器超控位来模拟故障参考。也就是说,当ref监视器覆盖=1时,则故障=1,但当ref监视器替代=0时,则错误=ref故障。

此外,用户可以通过寄存器0x0A0E中的适当强制验证超时控制位来模拟验证定时器的超时。将逻辑1写入这些高压灭菌位中的任何一个都会触发有效锁存器,这等同于验证定时器的超时。
