HMC6505ALC5亚德诺功能电路原理以及引脚图资料

2023/12/8 11:10:29
浏览次数: 4

HMC6505A 是一款采用兼容 RoHS 的封装的紧凑型砷化镓 (GaAs)、赝晶高电子迁移率晶体管 (pHEMT)、微波单片集成电路 (MMIC) 升频器，工作频率范围为 5.5 GHz 至 8.6 GHz。此器件提供 15 dB 的小信号转换增益，以及 22 dBc 的边带抑制，提供 5 mm × 5 mm、32 端子无引线芯片载体 (LCC) 封装，可在 −40°C 至 +85°C 的温度范围内工作。

HMC6505A 在可变增益放大器 (VGA) 之前使用同相和正交 (I/Q) 混频器，该混频器由主动本地振荡器 (LO) 驱动。提供 IF1 和 IF2 混频器输入，并需要采用外部 90° 混合模式选择所需的边带。I/Q 混频器拓扑结构减少了对不必要的边带进行过滤的需要。HMC6505A 是混合式单边带 (SSB) 升频器组件的小型替代方案，它可以使用表面安装制造技术，这消除了对引线键合的需要。

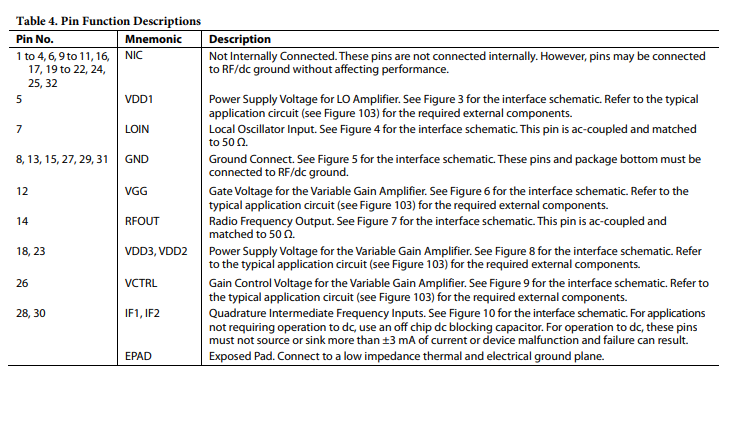

HMC6505ALC5亚德诺功能电路原理以及引脚图资料

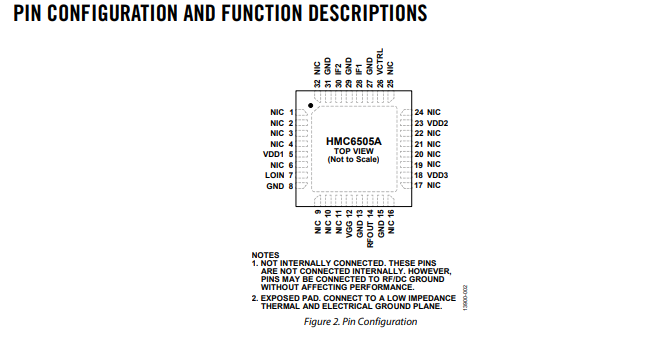

HMC6505ALC5亚德诺功能电路原理以及引脚图资料
