【Qorvo】TQP3M9009高线性低噪声放大器增益块中文资料

2024/9/19 16:44:57
浏览次数: 6

Qorvo的TQP3M9009是一款低成本表面贴装封装的可级联高线性增益块放大器。在1.9GHz时，放大器的目标是提供21.8dB增益、+39.5 dBm OIP3和1.3 dB噪声系数，同时仅消耗125 mA电流。该设备采用无铅/绿色/RoHS兼容的行业标准SOT-89封装，使用NiPdAu镀层消除锡飞溅的可能性。

【Qorvo】TQP3M9009高线性低噪声放大器增益块中文资料

该部件在宽频率范围内具有高增益，同时还提供非常低的噪声。这允许该设备用于高性能系统的接收器和发射器链。放大器采用高性能E-pHEMT工艺进行内部匹配，只需要一个外部射频扼流圈和阻断/旁路电容器，即可在单个+5 V电源下运行。内部有源偏置电路还能够在偏置和温度变化的情况下稳定运行。

TQP3M9009覆盖0.05至4 GHz频段，适用于无线基础设施或其他需要高线性和/或低噪声系数的应用。

特性

•50–4000 MHz

•1.9 GHz时增益为21.8 dB

•+39.5 dBm输出IP3

•1.9 GHz时1.3 dB噪声系数

•50欧姆级联增益块

•无条件稳定

•高输入功率能力

•+5V单电源，125mA电流

•SOT-89封装

应用

•中继器

•移动基础设施

•LTE/WCDMA/EDGE/CDMA

•通用无线

功能框图

【Qorvo】TQP3M9009高线性低噪声放大器增益块中文资料

引脚配置和说明

【Qorvo】TQP3M9009高线性低噪声放大器增益块中文资料

【Qorvo】TQP3M9009高线性低噪声放大器增益块中文资料

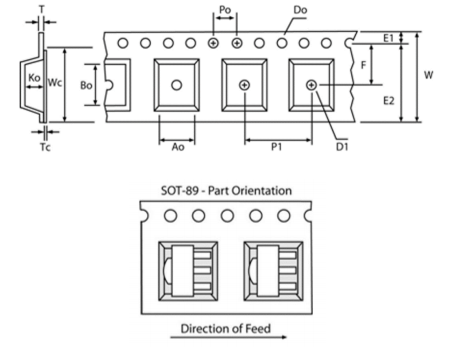

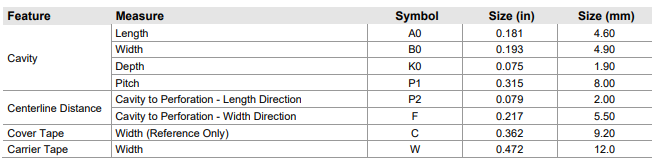

磁带和卷轴信息——载体和覆盖带尺寸

【Qorvo】TQP3M9009高线性低噪声放大器增益块中文资料

【Qorvo】TQP3M9009高线性低噪声放大器增益块中文资料

点击购买：TQP3M9009
