CSD95377Q4M栅极驱动器的规格参数、特性应用及引脚图

2024/12/20 14:46:27
浏览次数: 9

CSD95377Q4M NexFET™功率级的设计针对高功率、高密度同步降压转换器应用进行了高度优化。此电子元器件集成了驱动器 IC 和功率 MOSFET，从而可以实现功率级开关功能。此驱动器 IC 具有内置可选二极管仿真功能，该功能支持非连续导通模式 (DCM) 运行，从而提高轻负载效率。该组合在小型 3.5mm x 4.5mm 外形尺寸封装中提供高电流、高效率和高速开关功能。此外，PCB 封装已经过优化，可帮助减少设计时间并简化总体系统设计。

CSD95377Q4M栅极驱动器的规格参数、特性应用及引脚图

规格参数

激励器数量: 1 Driver

输出端数量: 1 Output

输出电流: 35 A

电源电压-最小: 4.5 V

电源电压-最大: 5.5 V

最小工作温度: - 40 C

最大工作温度: + 125 C

工作电源电流: 8.6 mA

Pd-功率耗散: 8 W

单位重量: 56.200 mg

特性

• 电流为 15A 时的效率约为 94%

• 最大额定持续电流 35A

• 高频运行（高达 2MHz）

• 高密度 3.5mm × 4.5mm SON 封装

• 超低电感封装

• 系统优化的 PCB 封装

• 兼容 3.3V 和 5V PWM 信号

• 支持强制连续传导模式 (FCCM) 的二极管仿真模式

• 输入电压最高可达 16V

• 三态 PWM 输入

• 集成型自举二极管

• 击穿保护

• 符合 RoHS 环保标准-无铅引脚镀层

• 无卤素

应用

•服务器、网络、电信系统中的负载点同步降压

•多相Vcore、DDR和图形解决方案

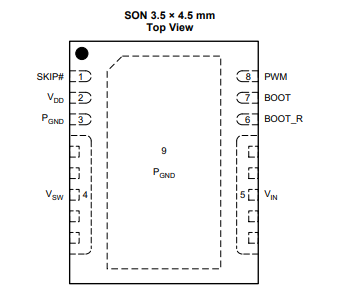

引脚图

CSD95377Q4M栅极驱动器的规格参数、特性应用及引脚图
